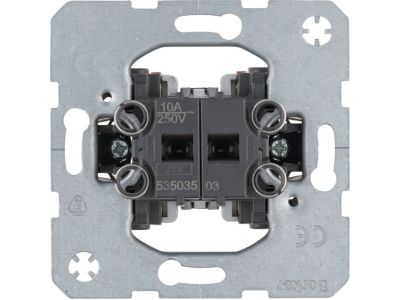

Łącznik 2-klawiszowy przyciskowy, 2 zestyki zwierne oddzielne zaciski wejściowe, samozaciski | 53503503 Hager

Opis i Kluczowe Cechy

Łącznik 2-klawiszowy przyciskowy marki Hager, o numerze katalogowym 53503503, to zaawansowane rozwiązanie elektroinstalacyjne zaprojektowane w ramach innowacyjnego systemu One Platform. Mechanizm ten został wyposażony w dwa niezależne zestyki zwierne (NO), co pozwala na precyzyjne sterowanie dwoma oddzielnymi obwodami elektrycznymi z jednego punktu montażowego. Dzięki zastosowaniu oddzielnych zacisków wejściowych, instalator zyskuje pełną swobodę w konfiguracji połączeń, co jest kluczowe w złożonych systemach automatyki budynkowej oraz sterowania oświetleniem.

Kluczowym atutem produktu jest technologia samozacisków, która znacząco skraca czas montażu i gwarantuje trwały, pewny styk elektryczny, odporny na poluzowanie wynikające z drgań czy upływu czasu. System One Platform rewolucjonizuje podejście do projektowania wnętrz – jeden uniwersalny mechanizm jest kompatybilny z wieloma seriami wzorniczymi Berker by Hager. Oznacza to, że elementy zewnętrzne, takie jak klawisze i ramki, mogą zostać dobrane na samym końcu inwestycji lub wymienione w przyszłości bez konieczności ingerencji w strukturę ściany i demontażu oprzewodowania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Mechanizm spełnia wymagania dyrektyw niskonapięciowych oraz norm dotyczących osprzętu elektroinstalacyjnego do użytku domowego i podobnego. Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością termiczną i mechaniczną, co zapewnia długowieczność eksploatacji nawet w wymagających warunkach obiektów komercyjnych. Precyzyjne spasowanie elementów mechanicznych gwarantuje powtarzalność cykli łączeniowych zgodnie z deklarowaną trwałością producenta.

Zastosowanie

Łącznik 2-klawiszowy przyciskowy znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest idealnym rozwiązaniem do:

• Sterowania przekaźnikami bistabilnymi w układach oświetlenia korytarzowego i schodowego.
• Współpracy z systemami inteligentnego domu (Smart Home), gdzie wymagany jest sygnał impulsowy do wyzwalania scenariuszy.
• Obsługi systemów dzwonkowych lub przywoławczych w obiektach użyteczności publicznej.
• Zastosowań w budownictwie wielorodzinnym i biurowym, gdzie estetyka musi iść w parze z niezawodnością techniczną.

Wskazówki Montażowe

Montaż mechanizmu 53503503 jest intuicyjny dzięki zastosowaniu czytelnych oznaczeń na korpusie urządzenia. Poniżej znajdują się kluczowe wskazówki dla instalatorów:

• Przygotowanie przewodów: Należy odizolować końcówki przewodów na długość wskazaną przez producenta (zazwyczaj ok. 11 mm), aby zapewnić pełne osadzenie w samozacisku.
• Podłączenie: Dzięki oddzielnym zaciskom wejściowym możliwe jest zasilanie każdego zestyku z innej fazy lub obwodu, o ile zachowane są zasady bezpieczeństwa i separacji.
• Mocowanie: Mechanizm należy stabilnie osadzić w puszce podtynkowej za pomocą pazurków lub wkrętów montażowych, dbając o wypoziomowanie ramki nośnej.
• Konfiguracja końcowa: Po zakończeniu prac tynkarskich i malarskich, na mechanizm należy zatrzasnąć wybrany klawisz oraz ramkę z serii Berker by Hager, co kończy proces instalacji.

FAQ

• Czy ten łącznik posiada funkcję podświetlenia? Standardowy mechanizm 53503503 jest dostarczany bez podświetlenia, jednak konstrukcja One Platform często pozwala na doposażenie dedykowanych elementów w moduły LED, zależnie od wybranej serii wykończeniowej.
• Czy mogę wymienić ramkę bez odłączania prądu? Tak, system One Platform pozwala na bezpieczną wymianę elementów dekoracyjnych (ramek i klawiszy) bez konieczności demontażu mechanizmu elektrycznego znajdującego się pod napięciem.
• Jakie przewody są kompatybilne z samozaciskami? Samozaciski są przystosowane do współpracy z przewodami sztywnymi (drut) o przekrojach typowych dla instalacji oświetleniowych (1,5 mm² - 2,5 mm²).
