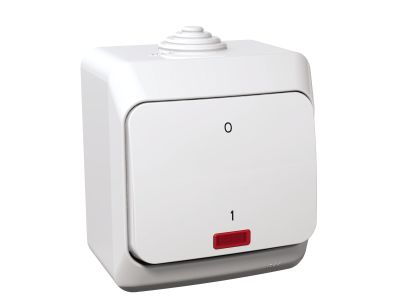

Łącznik 2-biegunowy z podświetleniem biały, Cedar Plus | WDE000521 Schneider Electric

Opis i Kluczowe Cechy

Łącznik 2-biegunowy z podświetleniem Schneider Electric Cedar Plus (symbol WDE000521) to osprzęt natynkowy przeznaczony do bezpiecznego rozłączania obwodów elektrycznych. Wyposażony w obciążalność prądową 16 A, umożliwia pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków. Stopień ochrony IP44 gwarantuje niezawodne działanie w warunkach zwiększonej wilgotności. Kompaktowe wymiary (66 x 79 x 48 mm) ułatwiają montaż w standardowych puszkach natynkowych.

• Obciążalność prądowa 16 A: bezpieczna praca w obwodach oświetleniowych i gniazdowych o dużym poborze mocy.
• Stopień ochrony IP44: skuteczna ochrona przed bryzgami wody i ciałami stałymi o średnicy powyżej 1 mm – idealny do łazienek, kuchni i pomieszczeń gospodarczych.
• Podświetlenie: ułatwia lokalizację łącznika w ciemności oraz sygnalizuje stan wyłączenia (świeci po rozłączeniu obwodu).
• Montaż natynkowy: szybki i prosty montaż bez potrzeby kucia ścian – doskonałe rozwiązanie przy modernizacji instalacji.
• Konstrukcja 2-biegunowa: rozłącza jednocześnie przewód fazowy i neutralny, zwiększając bezpieczeństwo podczas prac serwisowych.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Wyprodukowany zgodnie z obowiązującymi normami europejskimi, co gwarantuje bezpieczeństwo i niezawodność w codziennej eksploatacji.

Zastosowanie

Łącznik 2-biegunowy Cedar Plus dedykowany jest do instalacji wymagających podwyższonej ochrony przed wilgocią oraz łatwego montażu natynkowego. Sprawdza się w następujących scenariuszach:

• Sterowanie oświetleniem w łazienkach, kuchniach i pralniach – dzięki IP44.
• Rozłączanie obwodów w pomieszczeniach wilgotnych (np. piwnice, warsztaty, garaże).
• Instalacje w budynkach mieszkalnych i usługowych, gdzie wymagana jest szybka modernizacja bez ingerencji w ściany.
• Sygnalizacja stanu wyłączenia obwodu (podświetlenie) w pomieszczeniach o ograniczonym dostępie światła dziennego.

Wskazówki Montażowe

Montaż łącznika powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Produkt przeznaczony jest do montażu natynkowego na ścianie. Przekrój przewodów należy dobrać do obciążalności 16 A zgodnie z obowiązującymi przepisami. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Zaleca się stosowanie puszek natynkowych o odpowiedniej wielkości (min. 66 mm szerokości).

FAQ

• Czy podświetlenie działa po wyłączeniu łącznika? Tak, dioda podświetlająca świeci się, gdy łącznik jest w pozycji OFF (rozłączony), co ułatwia lokalizację w ciemności. Podświetlenie nie wymaga dodatkowego przewodu neutralnego.
• Jaki stopień ochrony ma ten łącznik? IP44 – chroni przed bryzgami wody z dowolnego kierunku oraz przed ciałami stałymi o Ø > 1 mm. Nadaje się do stref wilgotnych (np. strefa 2 w łazience).
• Czy można go stosować w obwodach z silnikami lub dławikami? Łącznik 2-biegunowy przeznaczony jest głównie do obwodów rezystancyjnych (oświetlenie, grzejniki) przy prądzie do 16 A. W przypadku obciążeń indukcyjnych należy uwzględnić współczynnik mocy i skonsultować się z producentem.
