Łącznik 2-biegunowy 10 AX 250 V zaciski śrubowe, aluminium, Suno | 721302 Legrand

Opis i Kluczowe Cechy

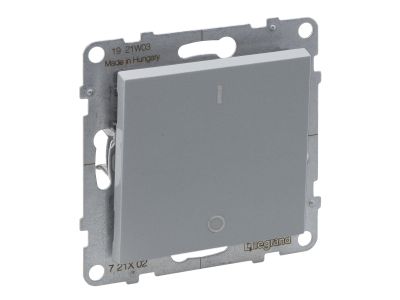

Łącznik 2-biegunowy 10A 250V z zaciskami śrubowymi to podstawowy element osprzętu instalacyjnego służący do włączania i wyłączania obwodów oświetleniowych. Wykonany z aluminium w kolorze srebrnym, oferuje wysoką odporność na korozję i estetyczne wykończenie. Mechanizm łącznika wymaga zastosowania ramki montażowej (niedostarczanej w zestawie) w celu zapewnienia prawidłowego montażu w standardowych puszkach instalacyjnych.

• Prąd znamionowy 10A: Przeznaczony do sterowania obwodami oświetleniowymi o maksymalnym obciążeniu prądowym 10 amperów.
• Napięcie robocze 250V: Zapewnia bezpieczną pracę w instalacjach jednofazowych 230V z rezerwą na wahania napięcia.
• Zaciski śrubowe: Umożliwiają pewne i trwałe połączenie przewodów, co gwarantuje stabilną pracę przez cały okres eksploatacji.
• Materiał aluminium: Wysoka odporność na korozję oraz estetyczny wygląd w kolorze srebrnym, idealny do nowoczesnych instalacji.
• Wymagana ramka montażowa: Standardowe rozwiązanie w osprzęcie instalacyjnym – należy dobrać odpowiednią ramkę do stylistyki wnętrza.

Zgodność z Normami

Łącznik spełnia wymogi norm europejskich dotyczących osprzętu instalacyjnego niskiego napięcia (PN-EN 60669-1) oraz posiada deklarację zgodności CE. Zapewnia bezpieczną pracę w standardowych instalacjach elektrycznych.

Zastosowanie

Łącznik 2-biegunowy o parametrach 10A/250V stanowi podstawowe wyposażenie instalacji oświetleniowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.

• Sterowanie oświetleniem głównym w pomieszczeniach mieszkalnych – pokojach, korytarzach, kuchniach.
• Zarządzanie obwodami oświetleniowymi w biurach, szkołach i placówkach handlowych.
• Instalacje oświetlenia zewnętrznego przy wejściach do budynków (w połączeniu z odpowiednimi osłonami przeciwdeszczowymi).
• Włączenie i wyłączenie lamp sufitowych, kinkietów oraz żyrandoli w układach 2-biegunowych.

Wskazówki Montażowe

Montaż łącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa obowiązujących podczas prac elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przewody należy podłączyć do zacisków śrubowych, dokręcając je odpowiednim momentem (zgodnie z normami), aby zapewnić pewny kontakt elektryczny. Mechanizm łącznika należy umieścić w puszce instalacyjnej, a następnie zamontować ramkę montażową w celu estetycznego wykończenia. Po zakończeniu montażu należy przeprowadzić próbę działania łącznika pod nadzorem.

FAQ

• Czy łącznik wymaga ramki montażowej? Tak, mechanizm łącznika należy wyposażyć w ramkę montażową – nie jest ona dołączona do zestawu. Dobór ramki zależy od stylistyki wnętrza.
• Czy łącznik nadaje się do instalacji zewnętrznych? Łącznik nie posiada określonego stopnia ochrony IP. Zaleca się stosowanie go wyłącznie w suchych pomieszczeniach wewnętrznych. Do instalacji zewnętrznych należy użyć odpowiednio zabezpieczonych łączników (np. w obudowach IP44).
• Jakie przewody można podłączyć do zacisków śrubowych? Zaciski śrubowe pozwalają na podłączenie przewodów miedzianych o przekroju do 2,5 mm² (zgodnie z typowymi wymaganiami instalacji oświetleniowych).
