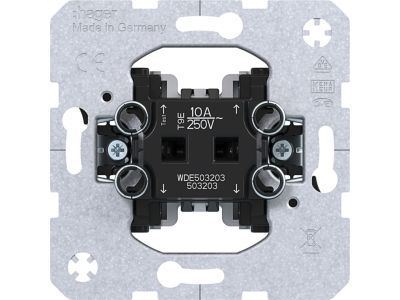

Łącznik 1-klawiszowy przyc., 1 zestyk zwierny, 1 zestyk rozwierny one.platform | WDE503203 Hager

Opis i Kluczowe Cechy

Łącznik 1-klawiszowy w wersji one.platform to element osprzętu elektroinstalacyjnego przeznaczony do sterowania pojedynczym obwodem oświetleniowym. Charakteryzuje się jednym zestykiem zwiernym i jednym zestykiem rozwiernym, co umożliwia elastyczne konfiguracje instalacji. Przeznaczony do montażu w standardowych puszkach instalacyjnych (60 mm), kompatybilny z systemem one.platform.

• 1 zestyk zwierny: Umożliwia załączanie obwodu oświetleniowego w pozycji włączonej (ON).
• 1 zestyk rozwierny: Zapewnia odłączenie obwodu w pozycji wyłączonej (OFF) – podwójna pewność izolacji.
• Konfiguracja one.platform: Kompatybilny z systemem modularnych elementów elektroinstalacyjnych, ułatwiającymi budowę elastycznych instalacji.
• Uniwersalne zastosowanie: Sterowanie oświetleniem w pomieszczeniach mieszkalnych, biurowych i przemysłowych.
• Montaż w puszce 60 mm: Standardowe wymiary ułatwiające wymianę istniejących łączników.

Zgodność z Normami

Łącznik spełnia wymagania norm europejskich dotyczących osprzętu elektroinstalacyjnego, w tym normy PN-EN 60669-1 oraz posiada oznaczenie CE. Zgodny z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Łącznik 1-klawiszowy z zestykiem zwiernym i rozwiernym znajduje szerokie zastosowanie w instalacjach oświetleniowych, gdzie wymagane jest pewne i elastyczne sterowanie obwodami.

• Sterowanie oświetleniem w pomieszczeniach mieszkalnych (sypialnie, korytarze, łazienki).
• Instalacje biurowe i komercyjne – elastyczne zarządzanie oświetleniem w zależności od potrzeb.
• Obwody schodowe i korytarzowe z automatycznym wyłączaniem.
• Proste układy sterowania w warsztatach i magazynach.

Wskazówki Montażowe

Montaż łącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Przed instalacją upewnić się, że puszka instalacyjna jest odpowiednio przygotowana i czysta. Przewody należy podłączyć zgodnie z oznaczeniami na łączniku (L – faza, 1 – zestyk zwierny, 2 – zestyk rozwierny). Po montażu sprawdzić poprawność działania łącznika poprzez testowe załączenie obwodu.

FAQ

• Jakie są standardowe wymiary montażowe łącznika? Łącznik przeznaczony jest do montażu w standardowej puszce instalacyjnej o średnicy 60 mm, zgodnej z europejskim standardem.
• Czy łącznik nadaje się do instalacji zewnętrznych? Dane produktu nie określają stopnia ochrony IP. Zaleca się stosowanie w suchych pomieszczeniach wewnętrznych.
• Jakie typy przewodów można podłączyć do łącznika? Przewody o maksymalnym przekroju 2,5 mm² (zgodnie z normami instalacyjnymi). Dokładne dane znajdują się w dokumentacji technicznej producenta.
