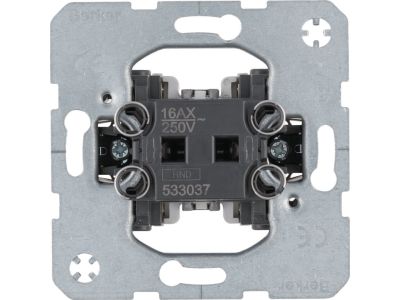

Łącznik 1-klawiszowy, krzyżowy, mechanizm, samozaciski, One.platform | 533037 Hager

Opis i Kluczowe Cechy

Łącznik 1-klawiszowy krzyżowy marki HAGER, należący do innowacyjnego systemu One.platform, to zaawansowane rozwiązanie elektroinstalacyjne zaprojektowane z myślą o maksymalnej elastyczności i wydajności pracy instalatora. Mechanizm ten stanowi fundament nowoczesnej instalacji, pozwalając na sterowanie oświetleniem z wielu punktów w układach rozbudowanych (pomiędzy dwoma łącznikami schodowymi). Dzięki zastosowaniu technologii samozacisków, podłączenie przewodów sztywnych odbywa się bez użycia narzędzi, co znacząco skraca czas montażu i gwarantuje stałą siłę docisku styku przez cały okres eksploatacji, eliminując ryzyko poluzowania się połączenia pod wpływem drgań lub zmian temperatury.

Kluczowym atutem systemu One.platform jest jego uniwersalność. Jeden wspólny mechanizm bazowy jest kompatybilny z większością serii wzorniczych Berker by Hager. Oznacza to, że prace instalacyjne (okablowanie i montaż mechanizmów w puszkach) mogą zostać zakończone na etapie stanu surowego, a ostateczny wybór designu ramek i klawiszy może zostać dokonany w dowolnym momencie przed oddaniem inwestycji do użytku.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Mechanizm spełnia wymagania normy PN-EN 60669-1, co potwierdza jego trwałość elektryczną i mechaniczną przy prądzie znamionowym 10 AX. Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością na temperaturę oraz właściwościami samogasnącymi, co jest kluczowe dla bezpieczeństwa przeciwpożarowego w budynkach użyteczności publicznej oraz mieszkalnej.

Zastosowanie

Łącznik krzyżowy znajduje zastosowanie wszędzie tam, gdzie zachodzi potrzeba sterowania jednym obwodem oświetleniowym z więcej niż dwóch miejsc. Jest to idealne rozwiązanie do:

• Klatek schodowych w budynkach wielorodzinnych i biurowcach.
• Długich korytarzy i ciągów komunikacyjnych.
• Otwartych przestrzeni typu open-space w nowoczesnych biurach.
• Sypialni, gdzie sterowanie światłem wymagane jest zarówno przy wejściu, jak i po obu stronach łóżka.

Dzięki systemowi One.platform, łącznik ten jest doskonałym wyborem dla deweloperów i inwestorów, którzy chcą zachować możliwość szybkiej zmiany aranżacji wnętrza bez konieczności ingerencji w strukturę instalacji elektrycznej.

Wskazówki Montażowe

Montaż mechanizmu One.platform jest intuicyjny i ergonomiczny. Poniżej znajdują się kluczowe zalecenia techniczne:

• Przygotowanie przewodów: Należy odizolować końcówki przewodów na długość wskazaną na obudowie mechanizmu (zazwyczaj ok. 11 mm), aby zapewnić pełne osadzenie w samozacisku.
• Osadzenie w puszce: Mechanizm posiada solidny pierścień nośny, który ułatwia precyzyjne wypoziomowanie w puszce podtynkowej. Zaleca się stosowanie puszek o głębokości 60 mm dla zapewnienia odpowiedniej przestrzeni na ułożenie przewodów.
• Podłączenie: Przewody należy wsunąć w odpowiednie otwory samozaciskowe. W przypadku konieczności demontażu przewodu, należy użyć dźwigni zwalniającej.
• Etap końcowy: Po zamontowaniu mechanizmu i zakończeniu prac malarskich, wystarczy zatrzasnąć wybrany klawisz oraz ramkę z serii Berker by Hager.

FAQ

• Czy ten mechanizm pasuje do wszystkich ramek Berker? Tak, system One.platform został zaprojektowany tak, aby jeden mechanizm pasował do większości serii wzorniczych, takich jak B.3, B.7, Q.1, Q.3, K.1, K.5 oraz R.1 i R.3.
• Czym różni się łącznik krzyżowy od schodowego? Łącznik krzyżowy montuje się pomiędzy dwoma łącznikami schodowymi, co pozwala na zwiększenie liczby punktów sterowania oświetleniem do trzech lub więcej.
• Czy do montażu przewodów potrzebuję śrubokręta? Nie, mechanizm wyposażony jest w samozaciski, które pozwalają na beznarzędziowe i trwałe połączenie przewodów miedzianych.
