Kratka wylotowa z filtrem 204x204, IP54 EF-204E | 001344032 Eti

Opis i Kluczowe Cechy

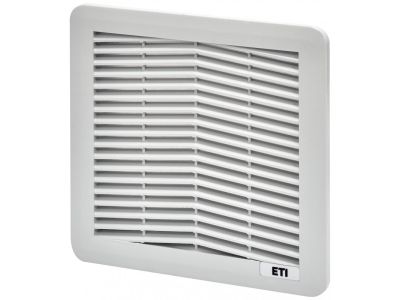

Kratka wylotowa z filtrem EF-204E o wymiarach 204x204 mm to element wentylacyjny przeznaczony do montażu w drzwiach lub ściankach szaf sterowniczych, rozdzielnic i obudów aparatury elektrycznej. Stopień ochrony IP54 zapewnia ochronę przed wnikaniem pyłu i zachlapaniem wodą, natomiast wbudowany filtr zatrzymuje zanieczyszczenia, utrzymując czystość wewnętrznej atmosfery urządzenia. Płaska konstrukcja ułatwia estetyczny montaż w standardowych otworach o wymiarach 204x204 mm.

• Wymiary 204x204 mm: Kompatybilna z powszechnie stosowanymi otworami montażowymi w szafach i obudowach przemysłowych.
• Stopień ochrony IP54: Zapewnia skuteczną barierę przed pyłem i kroplami wody, chroniąc wrażliwą aparaturę wewnątrz obudowy.
• Wbudowany filtr powietrza: Zatrzymuje kurz i drobne cząstki, ograniczając zanieczyszczenie wnętrza szafy sterowniczej.
• Płaska konstrukcja: Ułatwia estetyczny montaż w drzwiach lub panelach, nie wymagając dodatkowych adapterów.
• Materiał konstrukcyjny – tworzywo sztuczne: Odporne na działanie czynników atmosferycznych i chemikaliów, charakteryzujące się długą żywotnością.

Zgodność z Normami

Kratka wylotowa spełnia wymagania norm dotyczących ochrony przed wnikaniem ciał obcych i wilgoci. Posiada deklarację zgodności CE oraz jest zgodna z normami europejskimi w zakresie wentylacji urządzeń elektrycznych.

Zastosowanie

Kratka wylotowa z filtrem EF-204E znajduje zastosowanie w miejscach wymagających wentylacji i jednoczesnej ochrony przed zanieczyszczeniami.

• Szafy sterownicze i rozdzielnice elektryczne – zapewnienie cyrkulacji powietrza przy jednoczesnej ochronie przed pyłem.
• Obudowy aparatury pomiarowej i sterującej – utrzymanie czystości wewnętrznej przestrzeni.
• Pomieszczenia przemysłowe z zanieczyszczonym powietrzem – minimalizacja osadzania się pyłu na elementach elektronicznych.
• Instalacje narażone na okresowe zachlapanie wodą – ochrona wrażliwych komponentów wewnątrz szafy.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy odłączyć napięcie zasilania w obszarze montażu. Kratkę umieścić w wyciętym otworze o wymiarach 204x204 mm, dopasowując ją do konturu. Zaleca się stosowanie uszczelki montażowej w celu zapewnienia szczelności IP54. Po zamontowaniu sprawdzić prawidłowość działania wentylacji i skuteczność filtracji.

FAQ

• Czy kratka może być stosowana na zewnątrz? Tak, dzięki stopniowi ochrony IP54 kratka może być montowana na zewnątrz obudów, pod warunkiem że zanieczyszczenia nie będą występować w stężeniach przekraczających dopuszczalne dla filtru.
• Jak często należy wymieniać filtr? Częstotliwość wymiany zależy od stopnia zanieczyszczenia powietrza w miejscu instalacji. W typowych warunkach przemysłowych zaleca się przegląd co 6–12 miesięcy.
• Czy kratka wymaga dodatkowego wentylatora? Kratka stanowi element pasywnej wentylacji. W przypadku potrzeby wymuszonej cyrkulacji powietrza należy zastosować wentylator zewnętrzny.
