Kratka wentylacyjna ATV4000 250x250mm RAL 7035 | I-ALFAATV4000-000 Astat

Opis i Kluczowe Cechy

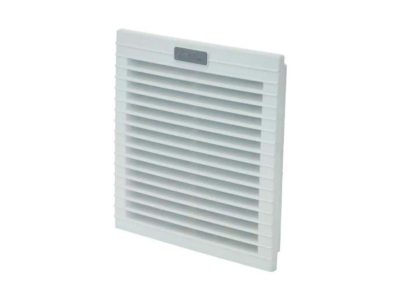

Kratka wentylacyjna ATV4000 o wymiarach zewnętrznych 250x250 mm to zaawansowane rozwiązanie dedykowane do systemów chłodzenia pasywnego i wymuszonego w szafach sterowniczych oraz obudowach aparatury elektrycznej. Produkt marki Astat charakteryzuje się udoskonaloną konstrukcją o wąskim profilu zewnętrznym, co pozwala na estetyczne i dyskretne wykończenie instalacji przy zachowaniu maksymalnej wydajności przepływu powietrza. Głębokość montażowa wynosząca zaledwie 38 mm sprawia, że kratka idealnie nadaje się do aplikacji o ograniczonej przestrzeni wewnętrznej.

• Wysoki stopień ochrony: Dzięki zintegrowanej piankowej uszczelce oraz precyzyjnie dopasowanej macie filtrującej, produkt zapewnia stopień ochrony IP54, skutecznie chroniąc wnętrze szafy przed pyłem oraz bryzgami wody.
• Bezpieczeństwo materiałowe: Wszystkie elementy konstrukcyjne zostały wykonane z wysokiej jakości tworzywa ABS o właściwościach samogasnących, co potwierdza klasa palności UL94 V0.
• Kolorystyka przemysłowa: Wykończenie w standardzie RAL 7035 (jasnoszary) gwarantuje pełną spójność wizualną z większością profesjonalnych obudów dostępnych na rynku.
• Efektywność serwisowa: Konstrukcja umożliwia błyskawiczną wymianę maty filtrującej bez konieczności użycia specjalistycznych narzędzi, co znacząco skraca czas konserwacji urządzeń.

Zgodność z Normami

Produkt został zaprojektowany i wykonany z uwzględnieniem rygorystycznych norm bezpieczeństwa obowiązujących w przemyśle elektrotechnicznym. Kluczowym parametrem jest klasyfikacja palności UL94 V0, która gwarantuje, że materiał ABS nie podtrzymuje płomienia i gaśnie samoistnie w bardzo krótkim czasie, co jest krytyczne dla bezpieczeństwa pożarowego rozdzielnic. Stopień ochrony IP54 zgodnie z normą PN-EN 60529 potwierdza szczelność obudowy przed wnikaniem pyłu w ilościach zakłócających pracę urządzenia oraz przed kroplami padającymi pod dowolnym kątem.

Zastosowanie

Kratka wentylacyjna ATV4000 znajduje szerokie zastosowanie w sektorze automatyki przemysłowej oraz elektroenergetyki. Jest idealnym wyborem dla:

• Szaf sterowniczych i rozdzielczych wymagających stałej cyrkulacji powietrza w celu odprowadzenia ciepła z falowników, zasilaczy czy sterowników PLC.
• Obudów teleinformatycznych i serwerowych narażonych na zapylenie w halach produkcyjnych.
• Systemów wentylacji grawitacyjnej oraz wymuszonej (jako element wlotowy lub wylotowy współpracujący z wentylatorami osiowymi).
• Modernizacji istniejących instalacji, gdzie wymagana jest szybka poprawa parametrów termicznych bez skomplikowanej obróbki mechanicznej.

Wskazówki Montażowe

Proces instalacji kratki ATV4000 został zoptymalizowany pod kątem szybkości i bezpieczeństwa pracy montera:

• Montaż na zatrzaski: Specjalnie zaprojektowane uchwyty zatrzaskowe pozwalają na osadzenie kratki w przygotowanym otworze montażowym bez użycia śrub, co eliminuje ryzyko uszkodzenia powłoki lakierniczej szafy i przyspiesza prefabrykację.
• Przygotowanie otworu: Należy upewnić się, że otwór montażowy odpowiada specyfikacji technicznej dla modelu 250x250 mm, zachowując prostopadłość krawędzi.
• Orientacja: Zaleca się montaż kratki w dolnej części szafy (jako wlot powietrza) lub w górnej (jako wylot), aby wykorzystać naturalne zjawisko konwekcji.
• Konserwacja: Regularna kontrola stanu maty filtrującej jest kluczowa dla zachowania wydajności chłodzenia. Dzięki uchylnej konstrukcji, wymiana filtra zajmuje zaledwie kilka sekund.

FAQ

1. Czy kratka ATV4000 może być stosowana na zewnątrz budynków?
Produkt posiada stopień ochrony IP54, co zapewnia odporność na pył i bryzgi wody, jednak przy montażu zewnętrznym należy wziąć pod uwagę ekspozycję na promieniowanie UV oraz ekstremalne warunki pogodowe. W standardowych aplikacjach przemysłowych wewnątrz hal sprawdza się doskonale.

2. Z jakiego materiału wykonany jest filtr?
W zestawie znajduje się standardowa mata filtrująca o wysokiej chłonności pyłowej, która w połączeniu z konstrukcją kratki zapewnia deklarowaną szczelność IP54.

3. Czy montaż wymaga użycia narzędzi?
Dzięki systemowi zatrzaskowemu, sam montaż kratki w otworze nie wymaga narzędzi. Narzędzia mogą być potrzebne jedynie do przygotowania otworu w obudowie szafy.
