Kratka nawiewu otwór średnica 19mm et IP45 | NSYCAG19LP Schneider Electric

Opis i Kluczowe Cechy

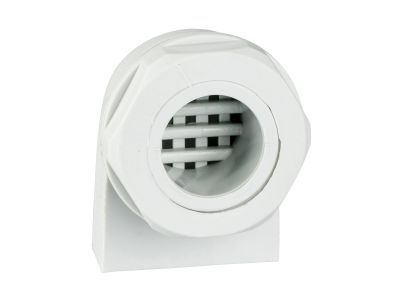

Kratka nawiewu NSYCAG19LP z gamy ClimaSys CA produkcji Schneider Electric to plastikowa żaluzja wentylacyjna przeznaczona do systemów wentylacji obudów elektrycznych. Dzięki otworowi o średnicy 19 mm i stopniowi ochrony IP45 zapewnia skuteczną cyrkulację powietrza przy jednoczesnej ochronie przed pyłem i bryzgami wody. Montaż pionowy na wkręty ułatwia instalację w szafach sterowniczych i rozdzielnicach.

• Otwór o średnicy 19 mm: umożliwia swobodne wprowadzenie przewodów lub montaż dedykowanego wentylatora, dostosowując kratkę do różnych konfiguracji obudowy.
• Stopień ochrony IP45: chroni wnętrze szafy przed przedostawaniem się pyłu oraz bryzgów wody z dowolnego kierunku, co zwiększa niezawodność zainstalowanej aparatury.
• Montaż pionowy na wkręty: szybka i stabilna instalacja w standardowych obudowach, bez potrzeby stosowania dodatkowych akcesoriów.
• Wykonanie z tworzywa sztucznego: odporne na korozję i większość typowych zanieczyszczeń, co gwarantuje długą żywotność w środowisku przemysłowym.
• Kompatybilność z systemem ClimaSys: kratka pasuje do obudów serii Thalassa PLM, PLS i TBS, umożliwiając łatwe rozbudowanie układu wentylacji.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich dotyczących stopni ochrony obudów (IP) oraz posiada certyfikat CE. Wykonany zgodnie z wytycznymi standardu DIN, zapewnia bezpieczną i niezawodną eksploatację w środowisku elektrycznym.

Zastosowanie

Kratka nawiewu NSYCAG19LP jest dedykowana do systemów klimatyzacji i wentylacji szaf sterowniczych w instalacjach elektrycznych i automatyce przemysłowej. Stosowana jest do odprowadzania nadmiaru ciepła oraz utrzymania stabilnej temperatury wewnątrz obudowy.

• Wentylacja rozdzielnic w stacjach transformatorowych i rozdzielniach niskiego napięcia.
• Chłodzenie szaf z przekaźnikami, stycznikami i sterownikami PLC w liniach produkcyjnych.
• Montaż w obudowach aparatury pomiarowej i sterowniczej w budynkach przemysłowych.
• Uzupełnienie systemu filtrowentylacyjnego w instalacjach wymagających pasywnej wymiany powietrza.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu zasilania od obudowy. Kratkę mocuje się w pionowej ścianie szafy za pomocą wkrętów (średnica i długość zgodnie z dokumentacją producenta). Przed instalacją należy wywiercić otwór o średnicy 19 mm, dopasowując go do przewodu wentylacyjnego lub złącza. Należy zachować minimalne odległości od elementów wewnętrznych, by nie ograniczać przepływu powietrza.

FAQ

• Jaką średnicę ma otwór w kratce? Otwór ma średnicę 19 mm, co pozwala na zastosowanie standardowych tulei lub przepustów wentylacyjnych.
• Jaki stopień ochrony oferuje to akcesorium? Kratka posiada stopień ochrony IP45 – jest odporna na pył i bryzgi wody z dowolnego kierunku, co czyni ją odpowiednią do większości wnętrz szaf sterowniczych.
• Czy kratkę można montować w pozycji poziomej? Producent przewiduje montaż pionowy – tylko w tej pozycji zapewniona jest pełna skuteczność ochrony przed wodą i prawidłowy przepływ powietrza.
