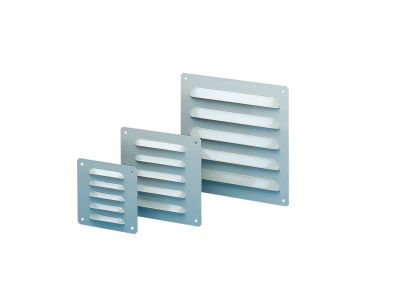

Kratka metalowa otwór 104x80mm zewnętrzny 120x120mm IP23 | NSYCAG170X190LM Schneider Electric

Opis i Kluczowe Cechy

Kratka metalowa otwór 104x80mm zewnętrzny 120x120mm IP23 (symbol NSYCAG170X190LM) to akcesorium wentylacyjne przeznaczone do systemu obudów ClimaSys. Wykonana z metalu, zapewnia skuteczną wymianę powietrza przy jednoczesnym zabezpieczeniu wnętrza obudowy przed wnikaniem ciał stałych i bryzgów wody. Jej kompaktowe wymiary (zewn. 120x120mm) umożliwiają montaż w bocznych ścianach obudów za pomocą wkrętów.

• Wymiary otworu 104x80mm: Precyzyjnie dopasowana do standardowych wycięć w obudowach ClimaSys – gwarantuje łatwy i szybki montaż bez konieczności dodatkowej obróbki.
• Stopień ochrony IP23: Chroni przed ciałami stałymi o średnicy powyżej 12,5 mm oraz przed bryzgami wody pod kątem do 60° – zapewnia bezpieczną wentylację w suchych i lekko wilgotnych pomieszczeniach.
• Wykonanie metalowe: Trwała konstrukcja odporna na korozję i uszkodzenia mechaniczne – długoterminowa niezawodność w warunkach przemysłowych i budynkowych.
• Wymiary zewnętrzne 120x120mm: Pasuje do standardowych ram montażowych i nie wystaje poza obrys obudowy – estetyczny wygląd bez utraty funkcjonalności.
• Dedykowana do systemu ClimaSys: Idealne uzupełnienie obudów serii CA – zapewnia spójność techniczną i estetyczną całej instalacji.

Zgodność z Normami

Kratka metalowa NSYCAG170X190LM została zaprojektowana zgodnie z wymaganiami norm europejskich dotyczących stopnia ochrony (PN-EN 60529) oraz ogólnymi standardami bezpieczeństwa dla akcesoriów obudów elektrycznych. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej.

Zastosowanie

Kratka wentylacyjna przeznaczona jest do montażu w bocznych ścianach obudów ClimaSys, gdzie wymagana jest swobodna cyrkulacja powietrza przy jednoczesnym zachowaniu ochrony środowiska wewnętrznego.

• Wentylacja rozdzielnic elektrycznych w suchych pomieszczeniach (np. magazyny, warsztaty).
• Odprowadzanie ciepła z szaf sterowniczych z urządzeniami o małej i średniej mocy.
• Zabezpieczenie przed wnikaniem pyłów i bryzgów w obudowach montowanych na zewnątrz pod zadaszeniem.
• Uzupełnienie systemu wentylacji grawitacyjnej w instalacjach automatyki budynkowej.

Wskazówki Montażowe

Montaż kratki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obudowie i upewnić się, że nie znajdują się w niej żadne aktywne elementy. Kratkę mocuje się za pomocą wkrętów (nie są dołączone) do bocznej ściany obudowy w miejscu wcześniej przygotowanego otworu. Zaleca się stosowanie uszczelki (jeśli wymagana przez producenta obudowy) oraz dokręcenie wkrętów momentem zgodnym z instrukcją techniczną systemu ClimaSys. Przekrój przewodów (jeśli montaż wymaga przewodzenia) należy dobrać do obciążenia prądowego – w przypadku kratki bez przewodów kwestia nie dotyczy.

FAQ

• Z jakiego materiału wykonana jest kratka? Kratka jest metalowa (stal) – zapewnia wytrzymałość mechaniczną i odporność na korozję w standardowych warunkach środowiskowych.
• Czy mogę zamontować ją w obudowie innej marki niż ClimaSys? Kratka została zaprojektowana do systemu ClimaSys, ale może być stosowana w innych obudowach o odpowiednim wymiarze otworu (104x80 mm) pod warunkiem zapewnienia kompatybilności mechanicznej oraz stopnia ochrony IP23.
• Czy kratka jest malowana? W danych produktu nie określono wykończenia powierzchni. Standardowo kratki metalowe systemu ClimaSys są cynkowane lub malowane proszkowo w kolorze szarym – szczegóły należy sprawdzić w dokumentacji technicznej lub u dostawcy.
