Kratka metalowa otwór 104x80mm zewnętrzna 120x120mm IP23 | NSYCAG130X110LM Schneider Electric

Opis i Kluczowe Cechy

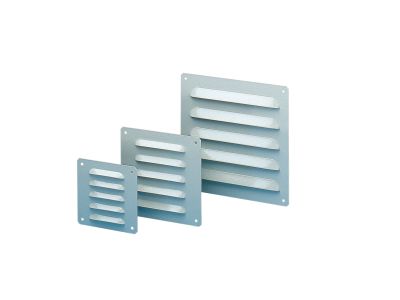

Kratka wentylacyjna metalowa ClimaSys CA o symbolu NSYCAG130X110LM (gama ClimaSys) przeznaczona jest do montażu na bokach obudów. Zapewnia skuteczną wentylację przy jednoczesnej ochronie przed ciałami obcymi i bryzgami wody dzięki stopniowi ochrony IP23. Wymiary otworu montażowego 104x80 mm, zewnętrzne 120x120 mm. Wykonana z metalu, mocowana za pomocą wkrętów.

• Wymiary otworu 104x80 mm / zewnętrzne 120x120 mm: uniwersalny rozmiar umożliwiający łatwe wkomponowanie w boki obudów ClimaSys i innych szaf.
• Stopień ochrony IP23: ochrona przed ciałami stałymi o średnicy powyżej 12 mm oraz przed bryzgami wody – bezpieczna wentylacja w warunkach przemysłowych.
• Konstrukcja metalowa: wytrzymała i odporna na uszkodzenia mechaniczne, długa żywotność w trudnym środowisku.
• Montaż wkrętami: prosty i pewny sposób mocowania bez konieczności stosowania dodatkowych elementów dystansowych.
• Przeznaczenie do systemu wentylacji ClimaSys: dedykowany komponent zapewniający kompatybilność z obudowami tej serii.

Zgodność z Normami

Produkt posiada stopień ochrony IP23 zgodny z międzynarodowymi standardami. Kratka wentylacyjna została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz posiada oznakowanie CE, co potwierdza jej bezpieczeństwo i zgodność z wymaganiami rynku.

Zastosowanie

Kratka wentylacyjna metalowa znajduje zastosowanie w obudowach elektrycznych i sterowniczych, gdzie wymagana jest efektywna wymiana ciepła przy jednoczesnym ograniczeniu dostępu pyłów i wilgoci.

• Rozdzielnice elektryczne w przemyśle: montaż na bocznych ścianach szaf w celu odprowadzenia nadmiaru ciepła z aparatury.
• Szafy sterownicze i automatyka budynkowa: wentylacja bierna w systemach sterowania, PLC, serwerach i urządzeniach łączeniowych.
• Obudowy ClimaSys: jako część dedykowanego systemu wentylacji zapewniająca optymalny przepływ powietrza.
• Przestrzenie zagrożone wilgocią i pyłem: stopień IP23 pozwala na stosowanie w pomieszczeniach suchych, z możliwością okazjonalnego kontaktu z wodą (np. w hali produkcyjnej).

Wskazówki Montażowe

Montaż kratki wentylacyjnej powinien być wykonany przez wykwalifikowany personel zgodnie z dokumentacją producenta. Przed rozpoczęciem prac upewnij się, że obudowa jest odłączona od napięcia (jeśli dotyczy). Kratkę należy mocować do boku obudowy za pomocą wkrętów (nie są dołączone). Przekrój otworu montażowego musi odpowiadać wymiarom 104×80 mm. Zaleca się stosowanie uszczelki (jeśli wymagana) w celu utrzymania szczelności. Po montażu sprawdź stabilność mocowania.

FAQ

• Jaki jest stopień ochrony tej kratki? Stopień ochrony IP23 – oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm oraz przed bryzgami wody (do kąta 60° od pionu).
• Jaki jest materiał wykonania? Kratka jest wykonana z metalu (blacha stalowa), co zapewnia wysoką wytrzymałość mechaniczną.
• Jak zamontować kratkę? Należy wyciąć otwór 104×80 mm w bocznej ścianie obudowy i przykręcić kratkę za pomocą wkrętów (przez otwory w ramce zewnętrznej). Wkręty nie są dostarczane w zestawie.
