Korytko siatkowe z łącznikiem zatrzaskowym zgrzewanym KDSZ60H60/3 (3m) | 940106 Baks

Opis i Kluczowe Cechy

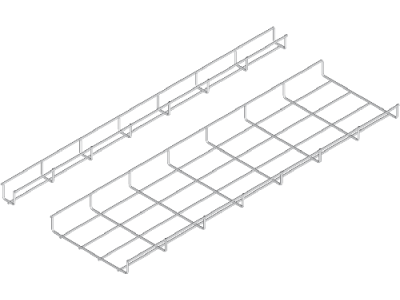

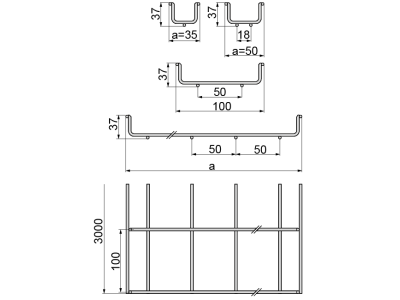

Korytko siatkowe KDSZ60H60/3 marki BAKS to zaawansowane rozwiązanie konstrukcyjne przeznaczone do profesjonalnego prowadzenia tras kablowych w wymagających instalacjach elektroenergetycznych i telekomunikacyjnych. Produkt charakteryzuje się wysokością boku wynoszącą 60 mm oraz szerokością 60 mm, co pozwala na optymalne ułożenie przewodów przy zachowaniu pełnej wentylacji. Kluczowym wyróżnikiem modelu KDSZ jest zintegrowany łącznik zatrzaskowy zgrzewany, który umożliwia błyskawiczne łączenie odcinków korytek bez konieczności stosowania dodatkowych śrub czy narzędzi. Taka konstrukcja nie tylko drastycznie skraca czas instalacji, ale również gwarantuje doskonałą ciągłość elektryczną, co jest niezbędne dla prawidłowego funkcjonowania systemów ochrony przeciwporażeniowej i wyrównywania potencjałów.

• Bezśrubowy montaż: Innowacyjny system zatrzaskowy eliminuje potrzebę użycia zestawów śrubowych, co przekłada się na wyższą wydajność prac montażowych.
• Ciągłość elektryczna: Specjalna technologia zgrzewania i łączenia zapewnia stabilne parametry elektryczne na całej długości trasy.
• Wysoka wytrzymałość: Konstrukcja siatkowa zapewnia lekkość przy zachowaniu wysokiej sztywności i odporności na obciążenia.
• Długość 3 metry: Standardowy odcinek ułatwia planowanie długich ciągów instalacyjnych przy minimalizacji liczby połączeń.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa pożarowego. Korytko KDSZ60H60/3 w kompletnym systemie BAKS spełnia funkcję E-90, co oznacza podtrzymanie funkcji elektrycznych w warunkach pożaru przez co najmniej 90 minut. Jest to parametr krytyczny dla zasilania systemów oddymiania, oświetlenia awaryjnego oraz wind strażackich. Zgodność z normami dotyczącymi tras kablowych potwierdza najwyższą jakość wykonania i bezpieczeństwo użytkowania w obiektach użyteczności publicznej oraz zakładach przemysłowych.

Zastosowanie

Korytko siatkowe BAKS znajduje szerokie zastosowanie w nowoczesnym budownictwie przemysłowym i komercyjnym. Dzięki swojej otwartej strukturze idealnie nadaje się do prowadzenia kabli w miejscach, gdzie wymagane jest skuteczne odprowadzanie ciepła oraz częsta inspekcja okablowania. Jest powszechnie stosowane w centrach danych, halach magazynowych, a także w instalacjach wymagających certyfikacji ognioodpornej E-90. Możliwość łatwego wyprowadzania kabli w dowolnym miejscu siatki sprawia, że jest to rozwiązanie niezwykle elastyczne dla instalatorów systemów automatyki i IT.

Wskazówki Montażowe

Montaż korytka KDSZ60H60/3 powinien odbywać się z uwzględnieniem zaleceń producenta w celu zachowania pełnych parametrów wytrzymałościowych i ogniowych. Dzięki łącznikowi zatrzaskowemu, łączenie dwóch odcinków polega na wsunięciu jednego elementu w drugi aż do momentu zablokowania mechanizmu. Należy pamiętać o zachowaniu odpowiedniego rozstawu podpór (wsporników lub wieszaków), aby uniknąć nadmiernego ugięcia trasy pod obciążeniem kabli. W przypadku instalacji w systemie E-90, konieczne jest stosowanie dedykowanych elementów mocujących BAKS posiadających odpowiednie aprobaty techniczne.

FAQ

• Czy do łączenia korytek KDSZ potrzebuję dodatkowych łączników śrubowych? Nie, korytka z serii KDSZ posiadają zintegrowany łącznik zatrzaskowy, który pozwala na bezśrubowe i szybkie łączenie odcinków.
• Co oznacza funkcja E-90? Oznacza to, że system tras kablowych zachowuje ciągłość dostawy energii elektrycznej przez 90 minut w trakcie pożaru, co jest kluczowe dla systemów bezpieczeństwa.
• Czy korytko siatkowe zapewnia lepszą wentylację niż korytko pełne? Tak, ażurowa konstrukcja siatkowa umożliwia swobodną cyrkulację powietrza wokół kabli, co zapobiega ich przegrzewaniu się i pozwala na lepszą obciążalność prądową przewodów.
