Korytko siatkowe z łącznikiem zatrzaskowym zgrzewanym KDSZ200H60/3, gr.blachy (3m) | 940120 Baks

Opis i Kluczowe Cechy

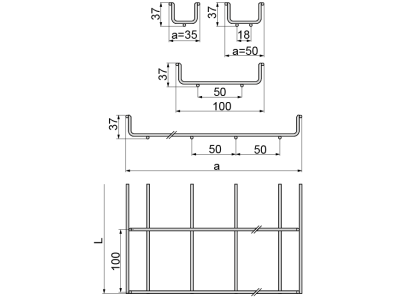

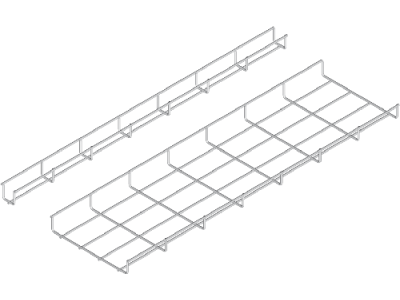

Korytko siatkowe KDSZ200H60/3 marki BAKS to zaawansowane rozwiązanie konstrukcyjne dedykowane do profesjonalnego prowadzenia tras kablowych w wymagających instalacjach elektroenergetycznych i teletechnicznych. Produkt charakteryzuje się szerokością 200 mm oraz wysokością boku 60 mm, co pozwala na optymalne ułożenie wiązek przewodów przy zachowaniu doskonałej wentylacji. Kluczowym wyróżnikiem tego modelu jest zintegrowany łącznik zatrzaskowy zgrzewany, który umożliwia błyskawiczne łączenie odcinków korytek bez konieczności stosowania dodatkowych śrub czy narzędzi. Konstrukcja wykonana z drutu o wysokiej wytrzymałości zapewnia sztywność mechaniczną, a jednocześnie lekkość systemu, co znacząco redukuje obciążenie konstrukcji wsporczych.

• Bezśrubowy montaż: Innowacyjny system zatrzaskowy skraca czas instalacji nawet o 50% w porównaniu do tradycyjnych metod skręcanych.
• Ciągłość elektryczna: Specjalna konstrukcja zgrzewana gwarantuje pełną ciągłość elektryczną trasy, co jest niezbędne dla poprawnego uziemienia i ochrony przeciwporażeniowej.
• Bezpieczeństwo ogniowe: Produkt w odpowiednim systemie montażowym spełnia rygorystyczne wymagania funkcji E-90, zapewniając podtrzymanie funkcji kabli w warunkach pożaru przez 90 minut.
• Wydajność: Długość handlowa wynosząca 3 metry pozwala na szybkie pokrycie dużych dystansów przy minimalnej liczbie punktów styku.

Zgodność z Normami

Korytko siatkowe KDSZ200H60/3 zostało zaprojektowane i wyprodukowane zgodnie z europejskimi normami dotyczącymi systemów tras kablowych. Spełnienie wymogów normy PN-EN 61537 gwarantuje odpowiednią wytrzymałość mechaniczną oraz bezpieczeństwo użytkowania. Co najważniejsze, produkt posiada certyfikację w zakresie odporności ogniowej zgodnie z normą DIN 4102-12 (klasa E-90), co czyni go kluczowym elementem systemów bezpieczeństwa pożarowego w budynkach użyteczności publicznej i zakładach przemysłowych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w nowoczesnym budownictwie przemysłowym i komercyjnym. Dzięki otwartej strukturze siatki, korytko idealnie nadaje się do prowadzenia kabli zasilających oraz teleinformatycznych w miejscach, gdzie wymagane jest skuteczne odprowadzanie ciepła i łatwy dostęp do instalacji w celu jej modernizacji. Jest to rozwiązanie pierwszego wyboru w serwerowniach, halach produkcyjnych, magazynach oraz w tunelach i obiektach, gdzie wymagane są systemy podtrzymania funkcji elektrycznych E-90 podczas pożaru.

Wskazówki Montażowe

Montaż korytka KDSZ200H60/3 jest intuicyjny, jednak dla zachowania pełnych parametrów technicznych należy przestrzegać poniższych zaleceń:

• Łączenie odcinków: Wykorzystaj zintegrowany łącznik zatrzaskowy, dociskając korytka do siebie aż do momentu zablokowania mechanizmu. Nie wymaga to użycia kluczy ani śrubokrętów.
• Rozstaw podpór: Zaleca się montaż na wspornikach ściennych lub sufitowych w odstępach zgodnych z tabelą obciążeń producenta (zazwyczaj co 1,2 m do 1,5 m dla zachowania optymalnej sztywności).
• Cięcie: W przypadku konieczności skrócenia korytka, należy używać nożyc do drutu o cięciu bocznym, aby uniknąć powstawania ostrych krawędzi, które mogłyby uszkodzić izolację kabli.
• System E-90: Aby zachować certyfikowaną odporność ogniową, korytko musi być zamontowane na dedykowanych elementach nośnych BAKS posiadających odpowiednie dopuszczenia pożarowe.

FAQ

Czy korytko wymaga dodatkowych łączników do połączenia dwóch odcinków?
Nie, model KDSZ posiada fabrycznie zgrzewany łącznik zatrzaskowy, który eliminuje potrzebę kupowania i montowania osobnych złączek śrubowych.

Czy produkt można stosować na zewnątrz?
Standardowe korytko przeznaczone jest do środowisk o niskiej korozyjności. W przypadku montażu w warunkach zewnętrznych lub agresywnych chemicznie, należy upewnić się, że powłoka antykorozyjna (np. ocynk ogniowy) jest odpowiednia dla danej kategorii korozyjności atmosfery.

Co oznacza funkcja E-90?
Oznacza to, że system tras kablowych wraz z korytkami i konstrukcją wsporczą jest w stanie zapewnić ciągłość dostawy energii elektrycznej lub przesyłu sygnału przez minimum 90 minut w trakcie pożaru.
