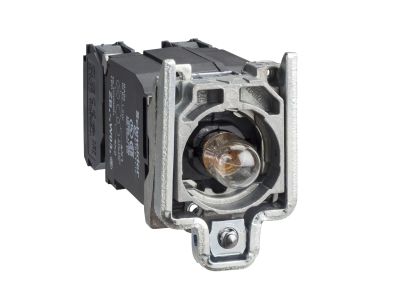

Korpus przycisku z elementem świetlnym żarówka BA9s 220-440V 1NO + 1NC Harmony XB4 | ZB4BW045 Schneider Electric

Opis i Kluczowe Cechy

Korpus przycisku z elementem świetlnym żarówka BA9s Schneider Electric Harmony XB4 o symbolu ZB4BW045 to modułowy blok stykowy przeznaczony do montażu w otworze 22 mm. Wyposażony w jeden zestyk normalnie otwarty (1NO) i jeden normalnie zamknięty (1NC) ze stykiem zwiernym i rozwiernym, zapewnia niezawodne sterowanie sygnalizacją i obwodami pomocniczymi. Metalowa obudowa zwiększa trwałość mechaniczną w trudnych warunkach przemysłowych, a wbudowany moduł świetlny z podstawą BA9s (220-440 V) umożliwia wyraźną identyfikację stanu pracy urządzenia.

• Zestyki 1NO + 1NC: Elastyczna konfiguracja sygnalizacji i sterowania – styk NO do załączania, styk NC do bezpiecznego odłączania w przypadku awarii.
• Element świetlny BA9s 220-440 V: Wizualne potwierdzenie obecności napięcia lub stanu procesu; prosta wymiana żarówki dzięki standardowej podstawie.
• Metalowa obudowa: Wysoka odporność na uderzenia i korozję – idealna do maszyn i szaf sterowniczych w środowisku przemysłowym.
• Montaż w otworze 22 mm: Uniwersalny wymiar otworu zgodny z międzynarodowymi standardami, ułatwiający modernizację istniejących paneli operatorskich.
• Szeroki zakres temperatur pracy -25°C do 70°C: Gwarancja niezawodnej pracy nawet w zastosowaniach zewnętrznych i klimatyzowanych pomieszczeniach przemysłowych.

Zgodność z Normami

Korpus przycisku Schneider Electric Harmony XB4 ZB4BW045 jest zgodny z międzynarodowymi standardami przemysłowymi i posiada certyfikację CE. Potwierdzone wysokie stopnie ochrony (IP66, IP67, IP69, IP69K, Type 4X) zapewniają odporność na pył, wodę pod ciśnieniem oraz agresywne środki chemiczne. Produkt spełnia wymagania klasy szczelności IP20 na zaciskach (zgodnie z typową praktyką dla aparatury modułowej).

Zastosowanie

Moduł przyciskowy ZB4BW045 znajduje zastosowanie wszędzie tam, gdzie wymagane jest łączenie sygnalizacji optycznej z funkcją sterowania – od prostych paneli operatorskich po zaawansowane systemy automatyki. Sprawdza się szczególnie w warunkach narażonych na wilgoć, pył i wibracje.

• Sterowanie silnikami, wentylatorami, pompami w rozdzielnicach przemysłowych – impulsowe załączanie i wyłączanie (1NO) oraz sygnalizacja gotowości (1NC).
• Sygnalizacja stanu pracy maszyn – podświetlenie żarówką BA9s informujące o załączeniu obwodu lub błędzie.
• Automatyka budynkowa – przyciski oświetlenia, bram, rolet w pomieszczeniach wymagających wizualnego potwierdzenia (np. sale konferencyjne, serwerownie).
• Układy bezpieczeństwa – wykorzystanie styku NC w obwodach zatrzymania awaryjnego zgodnie z wymaganiami kategorii zatrzymania.

Wskazówki Montażowe

Montaż korpusu przycisku ZB4BW045 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Moduł mocuje się do odpowiedniego napędu (przycisk, przełącznik) z serii Harmony XB4 za pomocą uchwytu śrubowo-zaciskowego – montaż w otworze 22 mm na płycie czołowej lub drzwiach szafy. Zaleca się stosowanie momentu dokręcania zgodnego z dokumentacją producenta. Przekrój przewodów (zalecany 0,5–1,5 mm²) należy dobrać do obciążenia prądowego styków. Stopień ochrony IP66/IP67/IP69 uzyskiwany jest po prawidłowym zamontowaniu uszczelek i dociśnięciu napędu.

FAQ

• Czy element świetlny w modelu ZB4BW045 to dioda LED czy żarówka? Moduł wyposażono w standardową podstawę BA9s do żarówek. W zestawie znajduje się żarówka przeznaczona na napięcie 220-440 V. Można ją w razie potrzeby wymienić na odpowiednik LED o tej samej podstawie – producent nie określa w danych fabrycznych, czy dołączona jest dioda LED, dlatego zalecamy wybór żarówki zgodnej z oryginalną specyfikacją.
• Jaki stopień ochrony ma ten korpus przycisku? Sam moduł (korpus z zaciskami) ma klasę szczelności IP20 dla obwodów wewnątrz rozdzielnicy. Po zamontowaniu w odpowiednim napędzie Harmony XB4 cały zespół może osiągnąć stopnie ochrony IP66, IP67, IP69, IP69K oraz Type 4X, pod warunkiem użycia właściwych uszczelek i zgodnego z instrukcją montażu.
• Czy styk NC jest normalnie zamknięty w stanie spoczynku? Tak. W korpusie ZB4BW045 zestyk NC (oznaczony jako NC) jest normalnie zamknięty, a zestyk NO (oznaczony jako NO) normalnie otwarty. Oznacza to, że po naciśnięciu przycisku styk NO zwier się, a styk NC rozewrze się – zgodnie z mechanizmem przełącznym.
