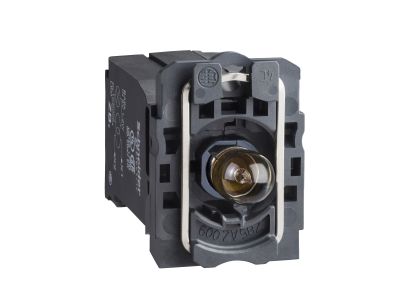

Korpus przycisku z elementem świetlnym LED 220/240V zaciski śrubowe, Harmony XB5 | ZB5AV4 Schneider Electric

Opis i Kluczowe Cechy

Korpus przycisku z elementem świetlnym LED 220/240V (symbol ZB5AV4) z serii Harmony XB5 firmy Schneider Electric to moduł świetlny przeznaczony do szybkiej i bezpiecznej sygnalizacji w rozdzielnicach. Dzięki zasilaniu 220/240V AC LED doskonale nadaje się do bezpośredniego montażu w standardowych obwodach oświetleniowych. Zaciski śrubowe ułatwiają podłączenie, a stopień ochrony IP20 chroni operatorów przed przypadkowym kontaktem z elementami znajdującymi się pod napięciem. Szerokość modułu (zgodna z serią XB5) zapewnia łatwą integrację z istniejącą aparaturą modułową.

• Zasilanie LED 220/240V AC: Gotowy do pracy bezpośrednio w obwodach oświetleniowych – brak konieczności stosowania dodatkowych zasilaczy czy transformatorów.
• Zaciski śrubowe: Pewne i trwałe połączenie przewodów, łatwe w montażu za pomocą standardowego wkrętaka.
• Stopień ochrony IP20: Ochrona przed dotykiem palcem i ciałami stałymi o średnicy powyżej 12,5 mm – bezpieczna praca w suchych pomieszczeniach.
• Kompatybilność z serią Harmony XB5: Szybka wymiana i konfiguracja jednostek sygnalizacyjnych bez konieczności przeróbek w rozdzielnicy.
• Zintegrowany element świetlny LED: Długa żywotność, niskie zużycie energii i natychmiastowa sygnalizacja wizualna.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz dyrektyw unijnych (oznakowanie CE). Został zaprojektowany i wyprodukowany zgodnie ze standardami jakości i bezpieczeństwa stosowanymi w aparaturze modułowej Schneider Electric. Ze względu na brak szczegółowych numerów norm w dostarczonej dokumentacji, zaleca się stosowanie zgodnie z wytycznymi producenta oraz ogólnymi przepisami dotyczącymi instalacji elektrycznych.

Zastosowanie

Korpus przycisku z elementem świetlnym LED ZB5AV4 sprawdza się wszędzie tam, gdzie wymagana jest czytelna sygnalizacja wizualna w rozdzielnicach oraz na pulpitach sterowniczych. Znajduje zastosowanie w:

• Sygnalizacji stanu pracy urządzeń (załączone/wyłączone, awaria) w szafach sterowniczych.
• Wskazywaniu obecności napięcia w obwodach pomocniczych.
• Automatyce budynkowej – sygnalizacja pracy wentylacji, oświetlenia awaryjnego.
• Rozbudowie istniejących zestawów przycisków sterowniczych serii Harmony XB5.

Wskazówki Montażowe

Montaż oraz wszelkie prace serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac NALEŻY BEZWZGLĘDNIE ODLĄCZYĆ NAPIĘCIE ZASILANIA. Korpus montuje się na szynie TH35 (DIN) lub w obudowie zgodnej z serią XB5. Przewody należy podłączyć do zacisków śrubowych, stosując odpowiedni moment dokręcania zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu obciążenia – dla typowych zastosowań sygnalizacyjnych wystarczający jest przekrój 1,5 mm². Nie przekraczać napięcia zasilania 240 V AC.

FAQ

• Czy dioda LED w korpusie jest wymienna? Element świetlny LED jest zintegrowany z korpusem i nie przewidziano jego wymiany. W przypadku uszkodzenia należy wymienić cały moduł ZB5AV4.
• Jaki jest stopień ochrony (IP) tego modułu? Stopień ochrony wynosi IP20 – zapewnia ochronę przed dotykiem palcem oraz ciałami stałymi o średnicy powyżej 12,5 mm. Moduł przeznaczony jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• Z jakimi przyciskami sterowniczymi współpracuje ten korpus? Moduł ZB5AV4 jest przeznaczony wyłącznie do serii przycisków Harmony XB5 firmy Schneider Electric. Przed zakupem należy upewnić się, że posiada się odpowiednią głowicę przycisku (np. ZB5…) lub cały zestaw.
