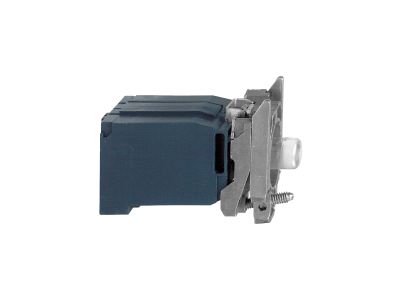

Korpus przycisku z elementem świetlnym LED 220-240V zaciski śrubowe, Harmony XB4 | ZB4BV4 Schneider Electric

Opis i Kluczowe Cechy

Korpus przycisku z elementem świetlnym LED Schneider Electric Harmony XB4, oznaczony symbolem ZB4BV4, to metalowy moduł sygnalizacyjny zasilany napięciem 230–240 V AC. Wyposażony we wbudowaną diodę LED typu BA9s oraz zaciski śrubowe, zapewnia trwałe i bezpieczne podświetlenie w systemach sterowania. Dzięki kompaktowej konstrukcji dedykowanej do otworów montażowych 22 mm, urządzenie ułatwia szybką konfigurację i serwisowanie zespołów przycisków oraz przełączników.

• Wbudowana dioda LED BA9s: zapewnia wyraźne podświetlenie o niskim poborze energii i długiej żywotności, minimalizując konieczność wymiany źródła światła.
• Metalowy korpus: gwarantuje wysoką wytrzymałość mechaniczną i odporność na uszkodzenia w trudnych warunkach przemysłowych.
• Zaciski śrubowe: umożliwiają pewne i łatwe podłączenie przewodów, co skraca czas instalacji i poprawia niezawodność połączeń.
• Napięcie zasilania 230–240 V AC: pozwala na bezpośrednie włączenie w standardowe obwody oświetleniowe i sygnalizacyjne bez dodatkowego zasilacza.
• Zakres temperatur pracy -40°C do +55°C: zapewnia niezawodne działanie w ekstremalnych warunkach otoczenia, od mrozu po gorące hale produkcyjne.

Zgodność z Normami

Korpus przycisku ZB4BV4 został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Produkt spełnia standardy branżowe dla aparatury sterowniczej w zakresie ochrony przed porażeniem i wytrzymałości dielektrycznej, co potwierdza jego zastosowanie w profesjonalnych instalacjach przemysłowych.

Zastosowanie

Element świetlny Harmony XB4 znajduje zastosowanie wszędzie tam, gdzie niezbędna jest wizualna sygnalizacja stanu pracy urządzeń i maszyn. Łatwo integruje się z modułowymi systemami sterowania, umożliwiając szybką rozbudowę paneli operatorskich.

• Sygnalizacja załączenia lub awarii maszyn w szafach sterowniczych i na pulpitach operatorskich.
• Podświetlenie przycisków sterowniczych w instalacjach automatyki budynkowej (sterowanie oświetleniem, roletami, bramami).
• Wskazywanie stanu procesów technologicznych w przemyśle – jako część kompletnych zestawów przycisków i przełączników 22 mm.
• Element systemu Harmony XB4 – możliwość tworzenia spójnych paneli sygnalizacyjnych z wieloma modułami świetlnymi i sterowniczymi.

Wskazówki Montażowe

Montaż i podłączenie korpusu przycisku z diodą LED może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Moduł przeznaczony jest do montażu w otworze o średnicy 22 mm (zgodnie z normami panelowymi). Zaciski śrubowe dokręcaj z momentem zalecanym w dokumentacji technicznej producenta. Przekrój przewodów dobierz do obciążenia prądowego – pamiętaj, że wbudowana dioda LED pobiera znikomy prąd, ale przewody muszą wytrzymać prąd zwarciowy zabezpieczenia obwodu. Po instalacji upewnij się, że obudowa zapewnia stopień ochrony IP20 przed przypadkowym kontaktem z częściami pod napięciem.

FAQ

• Czy dioda LED jest wymienna? Wbudowana dioda LED typu BA9s jest zamontowana na stałe w korpusie. W przypadku uszkodzenia zaleca się wymianę całego modułu ZB4BV4, co zapewnia szybkie przywrócenie funkcjonalności bez lutowania.
• Jaki stopień ochrony ma ten korpus przycisku? Produkt posiada stopień ochrony IP20, co oznacza ochronę przed dotknięciem części niebezpiecznych i przed ciałami stałymi o średnicy powyżej 12,5 mm. Nie jest odporny na wilgoć ani pył – należy instalować go w suchych, czystych pomieszczeniach.
• Czy mogę użyć tego modułu z przełącznikami innych producentów? Moduł ZB4BV4 jest dedykowany do systemu Harmony XB4 (otwór 22 mm). Dzięki uniwersalnemu wymiarowi pasuje do standardowych puszek i paneli 22 mm, ale dla gwarancji kompatybilności mechanicznej i elektrycznej zalecamy stosowanie w komplecie z akcesoriami Schneider Electric.
