Korpus przycisku z elementem świetlnym biały LED 24V 1NC metalowy Harmony XB4 | ZB4BW0B12 Schneider Electric

Opis i Kluczowe Cechy

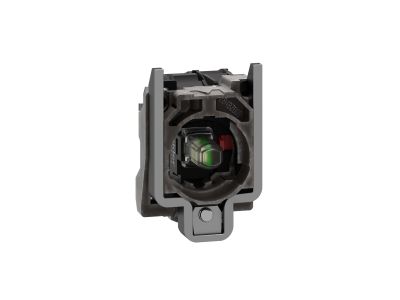

Korpus przycisku z elementem świetlnym Schneider Electric Harmony XB4 (symbol ZB4BW0B12) to gotowy moduł podświetlający z wbudowaną białą diodą LED 24 V AC/DC i mechanizmem 1NC (normalnie zamkniętym). Metalowa obudowa zapewnia trwałość, a wbudowane podświetlenie eliminuje konieczność stosowania osobnego wskaźnika – oszczędzasz miejsce i czas montażu. Moduł przeznaczony jest do współpracy z przyciskami i wskaźnikami serii Harmony XB4, montowanymi w otworze 22 mm.

• Styk 1NC (normalnie zamknięty): Umożliwia niezawodne sygnalizowanie stanu awaryjnego lub przełączanie obwodów – zwiększa bezpieczeństwo operatora.
• Wbudowana dioda LED biała 24 V AC/DC: Gotowe źródło światła bez potrzeby dodatkowego zasilacza; idealne do wizualnej kontroli pracy urządzeń.
• Metalowa obudowa i zaciski śrubowe: Wytrzymałość mechaniczna oraz pewne i trwałe połączenie przewodów – odporność na drgania i uszkodzenia.
• Klasa szczelności IP20: Chroni przed ciałami stałymi średnicy >12,5 mm, bezpieczna praca wewnątrz szaf sterowniczych i rozdzielnic.
• Kompatybilność z serią Harmony XB4: Łatwa modernizacja istniejących przycisków – montaż w otworze 22 mm bez naruszania panelu.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Zastosowane rozwiązania konstrukcyjne są zgodne z ogólnie przyjętymi standardami branżowymi dla aparatury sygnalizacyjno-sterowniczej. Nie podano szczegółowych oznaczeń norm w dostępnych materiałach.

Zastosowanie

Moduł podświetlający ZB4BW0B12 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest wizualna informacja o stanie urządzenia lub możliwość sterowania z podświetleniem. Sprawdzi się w instalacjach przemysłowych oraz w automatyce budynkowej.

• Sygnalizacja załączenia lub awarii maszyny – dioda LED świeci informuje o stanie styku NC.
>Sterowanie impulsowe styczników i przekaźników – wciśnięcie przycisku z podświetleniem potwierdza wykonanie operacji.
• Panele operatorskie w szafach sterowniczych – kompaktowy wymiar 22 mm ułatwia gęste rozmieszczenie przycisków.
• Automatyka budynkowa (np. sterowanie oświetleniem, bramami) – czytelna sygnalizacja i prosta wymiana w standardowym otworze.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Moduł mocuje się w otworze Ø22 mm panelu za pomocą dostarczonego uchwytu śrubowo-zaciskowego. Dokręcaj z momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz odpowiednio do obciążenia obwodu. Nie przekraczaj parametrów znamionowych.

FAQ

• Czy moduł ma wbudowane podświetlenie LED? Tak, wbudowana jest biała dioda LED zasilana napięciem 24 V AC/DC. Nie wymaga zewnętrznego wskaźnika.
• Jaki stopień ochrony ma ten moduł? Deklarowana klasa szczelności to IP20 – zapewnia ochronę przed ciałami stałymi >12,5 mm. Zalecany montaż wewnątrz obudów.
• Czy styk jest normalnie otwarty czy zamknięty? Styk jest normalnie zamknięty (1NC). Oznacza to, że w stanie spoczynku obwód jest zwarty, a rozwiera się po naciśnięciu przycisku.
