Korpus przycisku z elementem świetlnym biały 12-24V LED standardowy Faston Harmony XB6 | ZB6EB1B Schneider Electric

Opis i Kluczowe Cechy

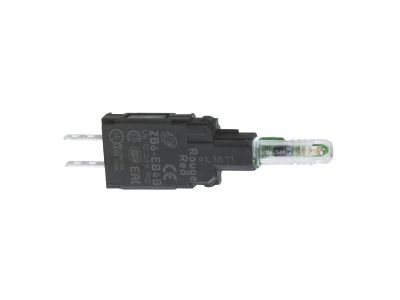

Korpus przycisku z elementem świetlnym LED (symbol ZB6EB1B) z serii Harmony XB6 to podzespół przeznaczony do montażu w panelach sterowniczych. Wyposażony w białą diodę LED o napięciu zasilania 12-24 V, co umożliwia podłączenie zarówno do typowych zasilaczy stało- i zmiennoprądowych. Złącza Faston (szybkozłączki) ułatwiają okablowanie bez użycia narzędzi. Korpus w kolorze białym zapewnia estetyczny wygląd w standardowych rozdzielnicach i pulpitach sterowniczych.

• Napięcie LED 12-24 V: uniwersalne zasilanie – dioda świeci zarówno przy 12 V, jak i 24 V prądu stałego lub zmiennego, co ułatwia integrację z różnymi systemami.
• Wbudowany element świetlny LED (biały): energooszczędne podświetlenie sygnalizacyjne o długiej żywotności, bez ryzyka przegrzania typowego dla żarówek.
• Złącza Faston: szybki montaż przewodów bez lutowania – oszczędność czasu podczas instalacji i serwisu.
• Biały korpus: estetyczne dopasowanie do jasnych paneli oraz łatwa identyfikacja wizualna elementów w rozdzielnicy.
• Seria Harmony XB6: modułowa konstrukcja kompatybilna z głowicami i akcesoriami tej serii – elastyczność konfiguracji.

Zgodność z Normami

Korpus przycisku spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE potwierdzające zgodność z dyrektywami unijnymi. Produkt zaprojektowany zgodnie z wytycznymi standardu DIN dla aparatury sterowniczej montowanej na panelach.

Zastosowanie

Korpus przycisku z elementem świetlnym znajduje zastosowanie wszędzie tam, gdzie potrzebne jest wizualne sygnalizowanie stanu pracy urządzeń lub procesów. Stanowi bazę do budowy przycisków sterowniczych z podświetleniem.

• Sygnalizacja pracy maszyn i urządzeń (np. załączenie, błąd, gotowość).
• Element przycisków sterowniczych w szafach rozdzielczych i pulpitach operatorskich.
• Współpraca ze stycznikami, przekaźnikami i sterownikami PLC (podświetlenie informuje o stanie wyjścia).
• Automatyka budynkowa – sygnalizacja stanu oświetlenia, rolet, systemów alarmowych.

Wskazówki Montażowe

Montaż korpusu przycisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w instalacji. Korpus przeznaczony jest do montażu w otworze panelu o średnicy 22 mm (standardowe wymiary dla serii Harmony XB6). Połączenia należy wykonać za pomocą złączy Faston (szybkozłączki) z przewodami o przekroju dostosowanym do obciążenia. Moment dokręcania ewentualnych elementów mocujących – zgodnie z dokumentacją producenta. Zaleca się stosowanie osłon przeciwzwarciowych na złączach.

FAQ

• Czy podświetlenie jest wymienne? W dostarczonym korpusie dioda LED jest integralną częścią – nie przewidziano wymiany elementu świetlnego. W razie uszkodzenia należy wymienić cały korpus.
• Jaki stopień ochrony ma korpus? Producent nie podał konkretnej wartości IP. Typowo dla elementów montowanych wewnątrz rozdzielnic (suchych pomieszczeń) ochrona wynosi IP20 – szczegóły należy sprawdzić w karcie katalogowej.
• Czy można go stosować z napięciem 12 V AC? Tak, napięcie 12-24 V oznacza pracę zarówno przy prądzie stałym (DC), jak i zmiennym (AC) w podanym zakresie. Należy upewnić się, że częstotliwość nie przekracza wartości zalecanych przez producenta (nie podano – dopuszczalne standardowo 50/60 Hz).
