Korpus przycisku z elementem świetlnym BA9 440/480V AC zintegrowany trafo 1,25VA 6V, Harmony XB5 | ZB5AV8 Schneider Electric

Opis i Kluczowe Cechy

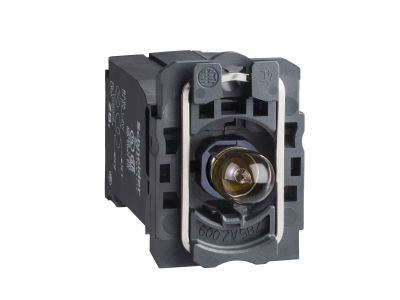

Blok świetlny ZB5AV8 firmy Schneider Electric z serii Harmony XB5 to zintegrowany korpus przycisku z elementem świetlnym wyposażony we wbudowany transformator. Zasilany napięciem 440/480 V AC (moc 1,25 VA) zapewnia stabilne napięcie wyjściowe 6 V dla żarówki BA9s. Dzięki stopniowi ochrony IP20 gwarantuje bezpieczną pracę w suchych pomieszczeniach, eliminując konieczność stosowania zewnętrznego transformatora.

• Zasilanie 440/480 V AC: Bezpośrednie podłączenie do obwodów wysokiego napięcia, eliminuje potrzebę dodatkowego transformatora zewnętrznego, upraszczając instalację.
• Wbudowany transformator 1,25 VA / 6 V: Stabilne napięcie dla żarówki BA9s (brak w zestawie) – idealne do długotrwałej sygnalizacji bez ryzyka przepięcia.
• Stopień ochrony IP20: Chroni przed dostępem do elementów pod napięciem, zwiększając bezpieczeństwo obsługi i montażu w rozdzielnicach.
• Kompatybilność z serią Harmony XB5: Łatwa integracja z przyciskami sterowniczymi, przełącznikami i obudowami, co skraca czas instalacji i konfiguracji.
• Oprawka BA9: Standardowe mocowanie żarówki (BA9s) – prosta wymiana źródła światła bez konieczności demontażu całego modułu.

Zgodność z Normami

Blok świetlny ZB5AV8 został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa oraz standardami DIN, posiada certyfikat CE. Dzięki zastosowaniu izolacji ochronnej i ograniczonej energii wyjściowej produkt spełnia wymogi bezpieczeństwa użytkowania w instalacjach przemysłowych.

Zastosowanie

Dedykowany do montażu w przyciskach sterowniczych serii Harmony XB5, blok świetlny ZB5AV8 znajduje zastosowanie wszędzie tam, gdzie wymagana jest wizualna sygnalizacja stanu pracy urządzeń lub procesu technologicznego.

• Sygnalizacja pracy maszyn i urządzeń w szafach sterowniczych.
• Informowanie o stanie awaryjnym lub normalnym w systemach automatyki przemysłowej.
• Zastosowanie w panelach operatorskich do wizualizacji statusu procesu.
• Integracja z przyciskami podświetlanymi w celu wyróżnienia funkcji sterowania w automatyce budynkowej.

Wskazówki Montażowe

Montaż bloku świetlnego ZB5AV8 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Element montuje się od tyłu obudowy przycisku lub w gnieździe modułu XB5. Przewody połączeniowe należy dobrać do maksymalnego prądu obwodu (zgodnie z dokumentacją producenta). Dokręcanie złączy wykonać z momentem zalecanym przez producenta. Ze względu na stopień ochrony IP20, produkt przeznaczony jest do montażu w suchych pomieszczeniach, w rozdzielnicach lub puszkach.

FAQ

• Czy blok świetlny zawiera żarówkę? Nie, żarówka BA9s (np. LED lub neonowa) nie jest dołączona. Urządzenie posiada wbudowany transformator dostarczający napięcie 6 V dla oprawki BA9.
• Jaki jest stopień ochrony? Stopień ochrony wynosi IP20 – ochrona przed ciałami stałymi większymi niż 12,5 mm, brak ochrony przed wilgocią. Produkt przeznaczony do suchego środowiska wewnątrz szaf sterowniczych.
• Czy można zasilać bezpośrednio z sieci 400 V? Tak, produkt jest przystosowany do napięcia 440/480 V AC. Dzięki wbudowanemu transformatorowi nie ma potrzeby stosowania dodatkowego zasilacza zewnętrznego.
