Korpus przycisku na element świetlny bez lampki BA9s 250V metalowy 1NC Harmony XB4 | ZB4BW062 Schneider Electric

Opis i Kluczowe Cechy

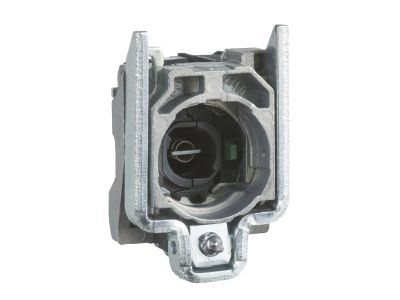

Korpus przycisku na element świetlny Schneider Electric Harmony XB4 o symbolu ZB4BW062 to metalowy moduł podświetlający, wyposażony w gniazdo żarówki BA9s (lampka nie wchodzi w skład zestawu). Dzięki zasilaniu 250 V AC/DC i stykowi 1 NC (normalnie zamknięty) umożliwia łatwe tworzenie sygnalizacji optycznej w szafach sterowniczych. Montowany w otworze 22 mm, zapewnia kompatybilność z istniejącymi instalacjami.

• Styk 1 NC (normalnie zamknięty): zapewnia bezpieczną sygnalizację przerwy w obwodzie – idealny do monitorowania stanów awaryjnych i zatrzymania awaryjnego.
• Gniazdo żarówki BA9s: umożliwia szybką wymianę źródła światła bez konieczności demontażu całego modułu; sama lampka nie jest dołączona – użytkownik dobiera ją według potrzeb.
• Napięcie zasilania 250 V AC/DC: kompatybilne z typowymi sieciami przemysłowymi i instalacjami oświetleniowymi.
• Metalowa obudowa: wysoka wytrzymałość mechaniczna i odporność na uszkodzenia w trudnych warunkach przemysłowych.
• Stopień ochrony IP20: chroni przed dostępem do części pod napięciem, dopuszczalny do montażu w suchych pomieszczeniach w rozdzielnicach szaf sterowniczych.

Zgodność z Normami

Moduł ZB4BW062 jest zgodny z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Zaprojektowano go zgodnie z wymaganiami norm dla aparatury sterowniczej i sygnalizacyjnej w obwodach do 250 V. (Szczegółowe numery norm dostępne w dokumentacji technicznej producenta).

Zastosowanie

Korpus przycisku z gniazdem BA9s służy do budowy podświetlanych przycisków sterowniczych i lampek sygnalizacyjnych w systemach automatyki przemysłowej i rozdzielnicach.

• Sygnalizacja stanu pracy maszyn (np. gotowość, awaria, praca) w szafach sterowniczych.
• Impulsowe sterowanie styczników i przekaźników po dodaniu odpowiedniego modułu łączeniowego.
• Wskazywanie napięcia w obwodach sterowniczych w instalacjach przemysłowych i komercyjnych.
• Tworzenie przycisków oświetlanych w panelach operatora w automatyce budynkowej (systemy BMS).

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu zasilania. Moduł mocuje się do zgodnego przycisku Harmony XB4 za pomocą specjalnego uchwytu śrubowo-zaciskowego. Przekrój przewodów należy dobrać do spodziewanego obciążenia (zgodnie z dokumentacją). Moment dokręcania zacisków – według specyfikacji producenta. Szafa sterownicza powinna zapewniać minimalny stopień ochrony IP20.

FAQ

• Czy w zestawie jest lampka LED? Nie. Moduł zawiera tylko gniazdo BA9s z podstawą mocującą; źródło światła (żarówkę BA9s lub lampkę LED z tą podstawą) należy dokupić oddzielnie.
• Jaki jest stopień ochrony tego korpusu? IP20 – chroni przed dotykiem palcem i ciałami stałymi ≥12,5 mm; nie jest odporny na wilgoć – przeznaczony do montażu wewnątrz rozdzielnic.
• Czy styk 1NC może pracować jako NO? Nie. Styk jest normalnie zamknięty (NC) – jego konstrukcja nie pozwala na konwersję; dla obwodu normalnie otwartego należy wybrać moduł z stykiem 1NO.
