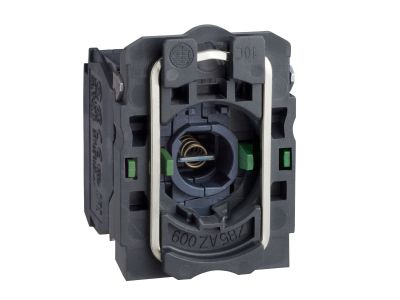

Korpus przycisku na element świetlny 250V 2NO Harmony XB5 | ZB5AW063 Schneider Electric

Opis i Kluczowe Cechy

Korpus przycisku na element świetlny Schneider Electric Harmony XB5 (symbol ZB5AW063) to blok stykowy z dwoma zestykami NO, przeznaczony do współpracy z lampkami pilotującymi BA9s. Dzięki napięciu 250 V AC/DC oraz zaciskom śrubowym zapewnia pewne i bezpieczne połączenie w układach sygnalizacji i sterowania. Kompaktowa konstrukcja ułatwia montaż i serwis w panelach operatorskich.

• 2 styki NO (normalnie otwarte): Umożliwiają podwójne sterowanie lub osobną sygnalizację, zwiększając elastyczność instalacji.
• Napięcie zasilania 250 V AC/DC: Szeroki zakres napięcia pozwala na zastosowanie zarówno w obwodach prądu przemiennego, jak i stałego.
• Zaciski śrubowe: Gwarantują trwałe i pewne połączenie przewodów, ułatwiając montaż i późniejszy serwis.
• Stopień ochrony IP20: Chroni przed przypadkowym dotknięciem elementów pod napięciem, zapewniając bezpieczeństwo obsługi.
• Kompatybilność z lampkami BA9s: Łatwa integracja z podświetlanymi przyciskami i przełącznikami Harmony XB5 umożliwia wizualne rozróżnianie stanów pracy.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi normami IEC/EN oraz posiada certyfikat CE. Stopień ochrony IP20 odpowiada standardowym wymaganiom bezpieczeństwa dla aparatury montowanej w suchych pomieszczeniach przemysłowych.

Zastosowanie

Korpus przycisku ZB5AW063 znajduje zastosowanie w systemach sterowania i sygnalizacji w przemyśle oraz automatyce budynkowej. Dzięki dwóm stykom NO i możliwości podświetlenia BA9s sprawdza się w następujących scenariuszach:

• Sterowanie odbiornikami poprzez łączenie styków NO w obwodach pomocniczych.
• Generowanie impulsów sterujących do styczników, przekaźników lub wejść PLC.
• Sygnalizacja stanu maszyn i urządzeń za pomocą podświetlenia lampką BA9s.
• Budowa paneli operatorskich w szafach sterowniczych i pulpitach.

Wskazówki Montażowe

Montaż korpusu przycisku powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie montuje się w otworze panelu o średnicy 22 mm. Przewody łączyć za pomocą zacisków śrubowych, dokręcając je momentem zgodnym z dokumentacją producenta. Przekrój przewodów należy dobrać do spodziewanego obciążenia.

FAQ

• Jakie źródło światła jest kompatybilne z tym korpusem? Korpus jest przeznaczony do żarówki o trzonku BA9s umożliwiającej podświetlenie przycisków i przełączników Harmony XB5.
• Jaki stopień ochrony ma ten produkt? Stopień ochrony wynosi IP20, co zabezpiecza przed przypadkowym dotknięciem elementów pod napięciem wewnątrz obudowy.
• Czy styki są normalnie otwarte czy zamknięte? Produkt posiada dwa styki normalnie otwarte (NO), które zwierają się po naciśnięciu lub zaświeceniu lampki pilotującej.
