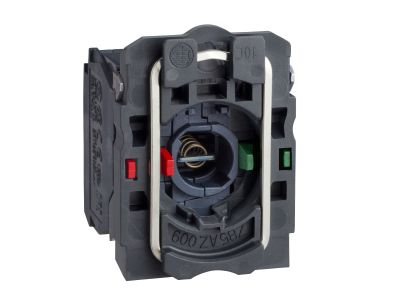

Korpus przycisku na element świetlny 250V 1NO+1NC Harmony XB5 | ZB5AW065 Schneider Electric

Opis i Kluczowe Cechy

Korpus przycisku Schneider Electric Harmony XB5 o symbolu ZB5AW065 to dedykowany blok stykowy do podświetlanych przycisków sterowniczych. Wyposażony w 1 styk NO i 1 styk NC (250 V AC/DC), zapewnia elastyczne sterowanie i sygnalizację. Kompaktowa konstrukcja z zaciskami śrubowymi gwarantuje pewne połączenie, a stopień ochrony IP20 chroni przed przypadkowym dotykiem.

• Napięcie 250 V AC/DC: umożliwia pracę w obwodach prądu przemiennego i stałego, zwiększając uniwersalność zastosowań.
• 1 styk NO + 1 styk NC: dwie funkcje (załączanie i rozłączanie) w jednym module ułatwiają konfigurację układów sterowania.
• Zaciski śrubowe: trwałe i bezpieczne połączenie przewodów, odporne na wibracje.
• Stopień ochrony IP20: chroni przed dotknięciem elementów pod napięciem, zwiększając bezpieczeństwo obsługi.
• Szeroki zakres temperatur -40°C do 70°C: umożliwia instalację w różnych warunkach środowiskowych.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa dla aparatury sterowniczej.

Zastosowanie

Korpus przycisku ZB5AW065 przeznaczony jest do montażu w panelach sterowniczych i rozdzielnicach jako element sygnalizacyjno-sterowniczy.

• Sterowanie podświetlanymi przyciskami w maszynach przemysłowych.
• Sygnalizacja stanu pracy w tablicach synoptycznych.
• Impulsowanie styczników i przekaźników w szafach sterowniczych.
• Automatyka budynkowa – przyciski oświetlenia z sygnalizacją.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Korpus przycisku montuje się w otworze panelu o średnicy 22 mm. Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do przewidywanego obciążenia. Należy stosować wkładkę świetlną BA9s (żarówkę lub diodę LED) zgodnie z danymi producenta.

FAQ

• Czy ten korpus przycisku zawiera źródło światła? Nie, jest to blok stykowy przystosowany do współpracy z elementem świetlnym BA9s (żarówka lub dioda LED). Źródło światła należy dokupić oddzielnie.
• Jaki jest stopień ochrony IP? IP20, co chroni przed dotykiem palcem i ciałami stałymi o średnicy powyżej 12,5 mm. Montaż zalecany w suchych pomieszczeniach, w obudowie o wyższym stopniu ochrony.
• Czy styki są normalnie otwarte (NO) czy normalnie zamknięte (NC)? Posiada jeden styk normalnie otwarty (NO) i jeden normalnie zamknięty (NC). Po naciśnięciu przycisku styk NO zwierza obwód, a styk NC go rozłącza.
