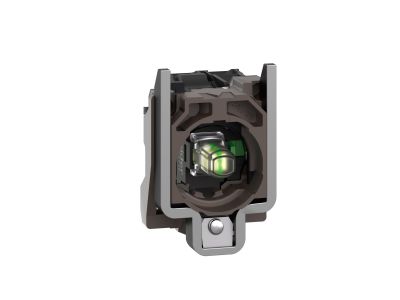

Korpus przycisku LED 240V NO zaciski mocowane śrubami biały | ZB4BW0M11 Schneider Electric

Opis i Kluczowe Cechy

Korpus przycisku sterowniczego LED o symbolu ZB4BW0M11 wyposażony w zestyk normalnie otwarty (NO) oraz zaciski mocowane śrubami. Urządzenie zaprojektowano z myślą o pracy w środowiskach wymagających podwyższonej odporności na środki chemiczne oraz podwójnej izolacji elektrycznej. Wbudowana dioda LED przystosowana do napięcia 240 V zapewnia wyraźną sygnalizację stanu załączenia.

• Zestyk NO (normalnie otwarty): Umożliwia wysłanie impulsu sterującego po naciśnięciu przycisku – idealny do sterowania stycznikami, przekaźnikami lub wejściami PLC.
• Wbudowana dioda LED 240 V: Sygnalizuje załączenie obwodu bez konieczności stosowania zewnętrznego wskaźnika – ułatwia identyfikację stanu pracy instalacji.
• Zaciski śrubowe: Zapewniają pewne i trwałe połączenie przewodów, odporne na wibracje i rozluźnienie w trakcie eksploatacji.
• Podwójna izolacja elektryczna: Zwiększa bezpieczeństwo użytkownika i ogranicza ryzyko porażenia, zwłaszcza w instalacjach bez przewodu ochronnego.
• Odporność na środki chemiczne: Wykonanie z materiałów odpornych na agresywne substancje – odpowiednie do zastosowań w przemyśle spożywczym, chemicznym i papierniczym.

Zgodność z Normami

Produkt zaprojektowano zgodnie z europejskimi normami bezpieczeństwa oraz wymaganiami dyrektyw Unii Europejskiej. Posiada oznaczenie CE. Ze względu na zastosowanie podwójnej izolacji spełnia kryteria dla urządzeń klasy ochronności II. Konkretne numery norm nie zostały podane przez producenta.

Zastosowanie

Korpus przycisku ZB4BW0M11 dedykowany jest do pracy w trudnych warunkach przemysłowych i infrastrukturalnych, gdzie wymagana jest wysoka odporność chemiczna oraz niezawodna sygnalizacja.

• Sterowanie maszynami w liniach produkcyjnych przemysłu spożywczego (np. rozlew, pakowanie, mycie).
• Układy sygnalizacji i załączania w instalacjach chemicznych oraz papierniach.
• Praca w sektorze usługowym i infrastrukturze komunalnej (oczyszczalnie, stacje uzdatniania wody).
• Wysyłanie impulsów do styczników, przekaźników lub modułów PLC w rozdzielnicach i szafach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (eksploatacja urządzeń elektroenergetycznych). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na płycie czołowej lub w obudowie (nie na szynie TH35 – korpus przycisku nie jest aparatem modułowym). Zaciski śrubowe dokręcaj momentem podanym w dokumentacji producenta. Przekrój przewodów dobierz zgodnie z projektowanym prądem obciążenia i obowiązującymi normami.

FAQ

• Czy dioda LED działa przy dowolnym napięciu? Dioda jest przystosowana do napięcia 240 V AC – nie należy jej stosować w obwodach o innym napięciu bez sprawdzenia danych katalogowych.
• Jaki jest stopień ochrony IP tego korpusu? Producent nie podał wartości IP. Zalecamy montaż w suchych pomieszczeniach lub w obudowie zapewniającej odpowiednią szczelność przed wilgocią i pyłem.
• Jak działa zestyk NO? Styk normalnie otwarty pozostaje rozwarty w stanie spoczynku. Po naciśnięciu przycisku zwierasz obwód – jest to tryb monostabilny (powrót do stanu otwartego po zwolnieniu).
