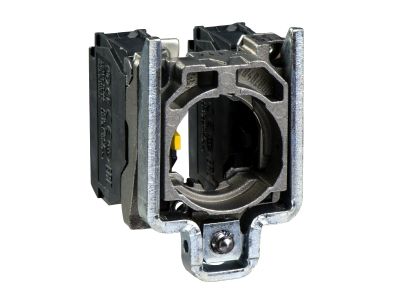

Korpus mocujący styki zależne 1NO+1NC, pojedynczy mijający zaciski śrubowe Harmony XB4 | ZB4BZ106 Schneider Electric

Opis i Kluczowe Cechy

Korpus mocujący styki zależne 1NO+1NC o symbolu ZB4BZ106 to podstawa do budowy przycisków sterowniczych i przełączników z serii Harmony XB4 marki Schneider Electric. Zestaw styków w konfiguracji mijającej (przełącznej) umożliwia jednoczesne przełączanie obwodu normalnie otwartego i normalnie zamkniętego, zapewniając synchronizację pracy dwóch niezależnych obwodów elektrycznych. Wyposażony w zaciski śrubowe gwarantuje pewne i trwałe połączenie przewodów podczas montażu w panelach operatorskich i rozdzielnicach.

• Styki zależne 1NO+1NC: Dwie pary styków mechanicznie sprzężone – po zadziałaniu następuje jednoczesne zwarcie obwodu NO i rozwarcie obwodu NC, co zapewnia niezawodne przełączanie bez ryzyka opóźnień lub przekłamań sygnału.
• Konfiguracja mijająca (przełączna): W czasie przełączania oba zestawy styków na chwilę zwierają się, co jest wymagane w aplikacjach wymagających ciągłości obwodu podczas zmiany stanu (overlapping).
• Zaciski śrubowe: Umożliwiają szybkie i bezpieczne podłączenie przewodów o przekroju do 2,5 mm² – stabilny styk elektryczny minimalizujący ryzyko iskrzenia i przegrzania.
• Kompatybilność z serią Harmony XB4: Korpus pasuje do wszystkich głowic przycisków, przełączników obrotowych i lamp sygnalizacyjnych XB4, co pozwala na elastyczne tworzenie paneli sterowniczych.
• Kompaktowa budowa: Niewielkie wymiary modułu ułatwiają montaż w zatłoczonych szafach sterowniczych, a standardowy otwór montażowy 22 mm upraszcza instalację.

Zgodność z Normami

Korpus mocujący ZB4BZ106 został zaprojektowany zgodnie z wymaganiami dyrektyw Unii Europejskiej oraz posiada oznakowanie CE. Producent gwarantuje zgodność z normami branżowymi serii Harmony XB4, co potwierdza niezawodność i bezpieczeństwo pracy w typowych warunkach przemysłowych. W przypadku zastosowań specjalnych zalecamy weryfikację z dokumentacją techniczną.

Zastosowanie

Dzięki uniwersalnej konfiguracji styków 1NO+1NC korpus znajduje zastosowanie w każdym obwodzie wymagającym jednoczesnego sterowania dwoma sygnałami. Idealnie sprawdza się w:

• Sterowaniu stycznikami i przekaźnikami – podawanie impulsów załączających i wyłączających w układach silnikowych
• Panelach operatorskich maszyn – jako element przycisku START/STOP z sygnalizacją stanu
• Automatyce budynkowej – przełączanie trybów pracy wentylacji, oświetlenia czy bram
• Sygnalezacji i blokadach – wykorzystanie obu styków do potwierdzenia zadziałania i odcięcia obwodu bezpieczeństwa

Wskazówki Montażowe

Montaż korpusu ZB4BZ106 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Korpus mocuje się od tyłu płyty czołowej lub obudowy przez otwór Ø22 mm, a następnie zabezpiecza nakrętką. Przewody należy podłączyć do zacisków śrubowych z momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do prądu obciążenia. Po montażu sprawdzić działanie styków – styki NO powinny być rozwarte, styki NC zwarte w stanie spoczynku.

FAQ

• Czy korpus ZB4BZ106 jest przystosowany do podświetlenia LED? Nie – jest to wyłącznie moduł stykowy. Podświetlenie wymaga osobnego modułu lampy sygnalizacyjnej lub przycisku z wbudowanym LED z serii XB4.
• Jaki stopień ochrony ma ten korpus? Sam korpus nie posiada zdefiniowanego stopnia ochrony – uzależniony jest on od obudowy lub płyty czołowej, w której zostanie zamontowany (typowe dla XB4: do IP66 przy zastosowaniu odpowiednich uszczelek).
• Jaki jest tryb pracy styków – czy są przełączne? Tak, styki 1NO+1NC tworzą zestyk przełączny (SPDT) w konfiguracji mijającej. Oznacza to, że w trakcie przełączania oba zestawy styków są przez moment zwarte, co zapewnia ciągłość obwodu.
