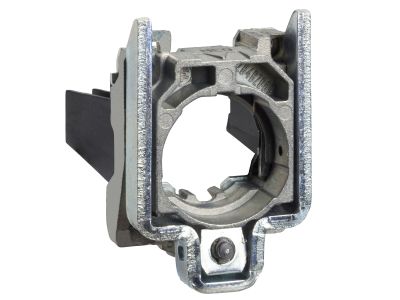

Korpus mocujący do płytki obwodu drukowanego metalowy Harmony XB4 | ZB4BZ079 Schneider Electric

Opis i Kluczowe Cechy

Korpus mocujący Schneider Electric Harmony XB4 (symbol ZB4BZ079) to metalowy element przeznaczony do łączenia głowic przycisków i przełączników serii XB4 z płytką obwodu drukowanego (PCB). Dzięki wytrzymałej metalowej konstrukcji zapewnia stabilne mocowanie w aplikacjach narażonych na uderzenia i wibracje. Kompatybilny z otworem montażowym 22 mm, co gwarantuje łatwą integrację z istniejącymi panelami sterowniczymi.

• Materiał wykonania – metal: Zapewnia wysoką odporność na uszkodzenia mechaniczne, wibracje i trudne warunki przemysłowe, wydłużając żywotność całego układu sterowania.
• Kompatybilność z otworem 22 mm: Pasuje do standardowych wycięć w panelach i obudowach, umożliwiając szybką wymianę lub modernizację bez konieczności przeróbek.
• Przeznaczenie do montażu na płytce drukowanej (PCB): Ułatwia tworzenie zwartych, uporządkowanych układów elektronicznych w maszynach i szafach sterowniczych.
• Dedykowany do serii Harmony XB4: Pełna zgodność mechaniczna z głowicami XB4, co eliminuje ryzyko niepasujących elementów i skraca czas instalacji.
• Solidna konstrukcja: Gwarantuje pewne trzymanie głowicy nawet w aplikacjach o podwyższonym poziomie drgań, np. w transporcie lub obróbce metali.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Jako element mechaniczny serii Harmony XB4, spełnia standardy jakości Schneider Electric dla aparatury sterowniczej w przemyśle.

Zastosowanie

Korpus mocujący ZB4BZ079 służy do montażu głowic sterowniczych (przycisków, przełączników krańcowych, lamp sygnalizacyjnych) na płytkach drukowanych w miejscach, gdzie liczy się odporność mechaniczna i łatwość integracji.

• Montaż przycisków sterowniczych w panelach operatorskich maszyn przemysłowych.
• Instalacja przełączników w układach automatyki – sygnały sterujące do styczników, przekaźników lub PLC.
• Tworzenie kompaktowych sygnalizatorów na PCB w rozdzielnicach i szafach sterowniczych.
• Modernizacja istniejących układów – wymiana bezpośrednia z zachowaniem standardowego otworu 22 mm.

Wskazówki Montażowe

Montaż korpusu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Korpus mocuje się na płytce drukowanej za pomocą odpowiedniego mocowania (np. gwintowanego) – moment dokręcania powinien być zgodny z dokumentacją producenta. Przekrój przewodów oraz parametry lutowania należy dobierać do wymagań obwodu. Prace wykonywać na wyłączonym i zabezpieczonym przed ponownym załączeniem źródle zasilania.

FAQ

• Czy korpus jest podświetlany? Nie, korpus ZB4BZ079 jest elementem mechanicznym i nie zawiera żadnych elementów podświetlających. Podświetlenie może być zapewnione przez głowicę (np. z lampką LED) montowaną w korpusie.
• Jaki stopień ochrony IP ma ten korpus? Stopień ochrony IP nie został podany w specyfikacji produktu – ostateczne IP zależy od zastosowanej głowicy oraz uszczelnienia całego panelu. Korpus sam w sobie jest metalowy, co zapewnia mechaniczną wytrzymałość.
• Czy korpus nadaje się do montażu na szynie DIN? Nie, korpus jest przeznaczony wyłącznie do montażu na płytce drukowanej (PCB). Nie posiada elementów montażowych do szyny TH35.
