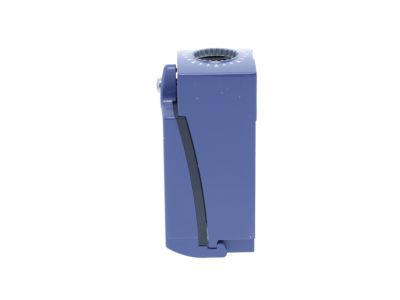

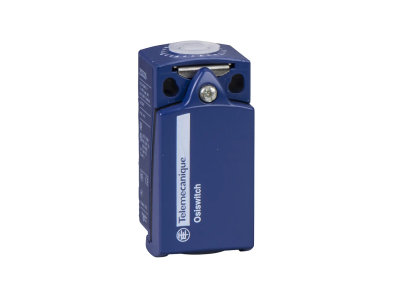

Korpus łącznika krańcowego 1R 1NC migowy metal | ZCD21 Telemecanique Sensors

Opis i Kluczowe Cechy

Korpus łącznika krańcowego ZCD21 to fundament niezawodnych systemów detekcji w automatyce przemysłowej, zaprojektowany przez renomowanego producenta Telemecanique Sensors. Urządzenie należy do cenionej serii OsiSense XC, która definiuje standardy w kategorii kompaktowych rozwiązań sterowniczych. Wykonanie korpusu z wysokiej jakości metalu gwarantuje wyjątkową odporność mechaniczną oraz trwałość w trudnych warunkach eksploatacyjnych, co jest kluczowe dla zachowania ciągłości procesów produkcyjnych.

Sercem urządzenia jest blok styków o konfiguracji 1 NO (normalnie otwarty) + 1 NC (normalnie zamknięty). Zastosowanie działania migowego (snap action) zapewnia błyskawiczne przełączanie styków niezależnie od prędkości najazdu elementu sterującego, co minimalizuje ryzyko powstawania łuku elektrycznego i wydłuża żywotność elektryczną komponentu. Kompaktowa, stacjonarna konstrukcja pozwala na montaż w miejscach o ograniczonej przestrzeni, zachowując przy tym pełną funkcjonalność profesjonalnego łącznika krańcowego.

• Konfiguracja styków: 1 NC + 1 NO zapewniająca wszechstronność w obwodach sterowania i sygnalizacji.
• Działanie migowe: Gwarantuje precyzyjne i natychmiastowe przełączanie styków.
• Materiał obudowy: Wytrzymały metal chroniący mechanizm przed uszkodzeniami zewnętrznymi.
• Seria: OsiSense XC - standard kompaktowy, kompatybilny z szeroką gamą głowic.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do zastosowań profesjonalnych. Korpus ZCD21 spełnia wymagania norm dotyczących aparatury niskonapięciowej, co zapewnia bezpieczeństwo użytkowania oraz pełną kompatybilność z systemami sterowania zgodnymi z dyrektywami unijnymi. Wysoka jakość wykonania przekłada się na stabilność parametrów elektrycznych i mechanicznych w długim okresie użytkowania.

Zastosowanie

Dzięki swojej uniwersalności i modułowej budowie, korpus ZCD21 znajduje szerokie zastosowanie w wielu gałęziach przemysłu. Jest idealnym rozwiązaniem dla:

• Systemów transportu bliskiego i przenośników taśmowych do precyzyjnego pozycjonowania ładunków.
• Maszyn pakujących i rozlewniczych, gdzie wymagana jest wysoka częstotliwość łączeń.
• Linii montażowych w przemyśle motoryzacyjnym i maszynowym.
• Wind i systemów dźwigowych jako element zabezpieczający i krańcowy.
• Urządzeń dźwigowych i suwnic pracujących w wymagającym środowisku.

Wskazówki Montażowe

Montaż korpusu ZCD21 powinien być przeprowadzony przez wykwalifikowany personel techniczny. Dzięki stacjonarnej konstrukcji typu kompaktowego, instalacja jest intuicyjna. Należy zwrócić szczególną uwagę na:

• Dobór głowicy: Korpus jest w pełni kompatybilny z szeroką gamą głowic serii ZCE (np. ZCE01, ZCE02, ZCE10, ZCE21 i inne wymienione w specyfikacji), co pozwala na dostosowanie sposobu aktywacji do konkretnej aplikacji.
• Podłączenie elektryczne: Należy zapewnić odpowiedni moment dokręcania zacisków, aby zagwarantować trwałe połączenie elektryczne i odporność na wibracje.
• Uszczelnienie: Podczas montażu przewodów należy zadbać o właściwe dławienie kabla, aby utrzymać deklarowany stopień ochrony IP obudowy.
• Pozycjonowanie: Korpus należy zamontować na sztywnej konstrukcji, aby uniknąć przemieszczeń podczas pracy mechanicznej głowicy.

FAQ

• Czy korpus ZCD21 zawiera głowicę w zestawie? Nie, ZCD21 to sam korpus ze stykami. Głowicę napędową (seria ZCE) należy dobrać oddzielnie w zależności od potrzebnej charakterystyki pracy (np. trzpień, rolka, pręt).
• Jaka jest główna zaleta działania migowego (snap action)? Działanie migowe eliminuje wpływ prędkości ruchu elementu sterującego na szybkość rozłączania styków, co zapobiega ich wypalaniu i zwiększa precyzję sygnału wyjściowego.
• Czy obudowa metalowa jest odporna na trudne warunki? Tak, metalowa konstrukcja serii OsiSense XC charakteryzuje się wysoką odpornością na uderzenia oraz wpływ czynników przemysłowych, co czyni ją znacznie trwalszą od odpowiedników plastikowych w ciężkich aplikacjach.
