Korpus do przycisku podświetlanego 1NC, LED 12-24V Harmony XB6 | ZB6ZB42B Schneider Electric

Opis i Kluczowe Cechy

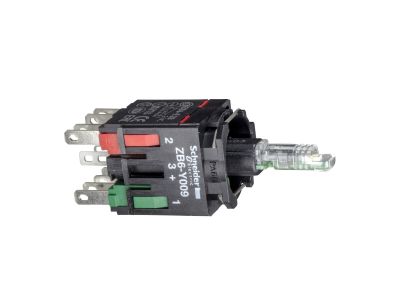

Korpus do przycisku podświetlanego 1NC z wbudowaną diodą LED 12-24V, oznaczony symbolem ZB6ZB42B, należy do serii Harmony XB6 znanego producenta Schneider Electric. Ten kompaktowy element łączy w sobie funkcję sygnalizacji świetlnej oraz sterowania za pomocą zestyku normalnie zamkniętego. Dzięki zasilaniu LED w zakresie 12–24 V nadaje się do szerokiego spektrum instalacji niskonapięciowych. Przeznaczony do montażu w panelach sterowniczych, rozdzielnicach i pulpitach operatorskich.

• Styk 1NC (normalnie zamknięty): Zapewnia niezawodne rozłączanie obwodu w stanie spoczynku – stosowany w obwodach bezpieczeństwa i sygnalizacji awaryjnej.
• Diody LED 12-24V: Podświetlenie o napięciu uniwersalnym (12–24 V AC/DC) zużywa mało energii i gwarantuje wyraźną sygnalizację wizualną przez długi czas.
• Serie Harmony XB6: Sprawdzona linia aparatury modułowej Schneider Electric, zapewniająca wysoką niezawodność i zgodność z akcesoriami serii.
• Kompaktowa budowa: Korpus zaprojektowany do łatwego montażu w standardowych wycięciach paneli – oszczędza miejsce w szafie sterowniczej.
• Pełen zestaw funkcyjny: W jednym komponencie łączy styk 1NC oraz podświetlenie LED – redukuje liczbę elementów i czas instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Korpus ZB6ZB42B znajduje szerokie zastosowanie w sterowaniu i sygnalizacji w przemyśle, automatyce budynkowej oraz maszynach. Dzięki wbudowanemu stykowi NC i diodzie LED idealnie nadaje się do:

• Realizacji obwodów bezpieczeństwa (np. wyłączników awaryjnych, czujników otwarcia).
• Impulsowego sterowania stycznikami, przekaźnikami lub wejściami PLC.
• Wizualnej sygnalizacji stanu urządzeń (praca, błąd, gotowość).
• Panel operatorskich w maszynach i liniach produkcyjnych.

Wskazówki Montażowe

Montaż i wszelkie prace przy urządzeniu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Korpus mocuje się w wycięciu panelu o odpowiednim wymiarze (zgodnie z dokumentacją techniczną Harmony XB6). Podłączenie przewodów wykonaj z zachowaniem przekroju dostosowanego do obciążenia (maksymalnie 2,5 mm²). Moment dokręcania śrub zaciskowych stosuj według zaleceń producenta. Produkt montowany jest typowo w szafach sterowniczych na panelu czołowym.

FAQ

• Jakie napięcie podświetlenia LED ma ten korpus? Dioda LED jest przystosowana do napięcia 12–24 V (AC/DC). Można ją zasilać zarówno napięciem stałym, jak i przemiennym w tym zakresie.
• Czy styk w korpusie jest normalnie zamknięty (NC)? Tak, korpus wyposażono w jeden zestyk normalnie zamknięty. Oznacza to, że w stanie spoczynku obwód jest zamknięty, a po naciśnięciu przycisku (osobny element) rozwierany.
• Czy korpus zawiera już moduł stykowy i LED? Tak, produkt jest kompletnym korpusem z wbudowanym stykiem 1NC oraz diodą LED 12-24V. Nie wymaga dokupowania osobnych modułów – wystarczy dodać przycisk (np. z serii XB6).
