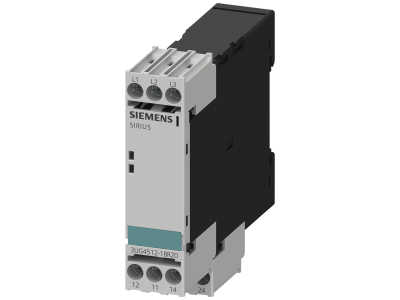

Kontroler zaniku i kolejności faz 3x160 690VAC 50-60Hz, 2 zestyki przełączny, zacisk śrubowy | 3UG4512-1BR20 Siemens

Alternatywny kod produktu: 3UG45121BR20

Opis i Kluczowe Cechy

Kontroler zaniku i kolejności faz Siemens 3UG4512-1BR20 to przekaźnik nadzorczy napięcia przeznaczony do monitorowania sieci trójfazowej. Urządzenie pracuje w zakresie napięcia 3x160–690 V AC (50/60 Hz) i wyposażone jest w dwa zestyki przełączne (2× przełączny) oraz zaciski śrubowe. Klasa szczelności IP20 umożliwia montaż w suchych rozdzielnicach i szafach sterowniczych.

• Zakres napięcia 3x160–690 V AC 50/60 Hz: zapewnia kompatybilność z sieciami przemysłowymi i niskiego napięcia, umożliwiając bezpieczną pracę w wymagających warunkach.
• 2 zestyki przełączne: pozwalają na równoczesne sterowanie dwoma obwodami sygnalizacyjnymi lub wyłączającymi, co zwiększa elastyczność instalacji.
• Zacisk śrubowy: gwarantuje trwałe i odporne na wibracje połączenie przewodów, ułatwiając montaż i konserwację.
• Klasa szczelności IP20: dedykowana do montażu wewnątrz rozdzielnic i szaf sterowniczych w suchych pomieszczeniach.
• Funkcje nadzoru: monitorowanie zaniku fazy, asymetrii napięć oraz błędnej kolejności faz – chroni silniki, sprężarki i inne odbiorniki przed uszkodzeniem.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Zaprojektowane zgodnie z europejskimi normami bezpieczeństwa dla aparatury sterowniczej.

Zastosowanie

Kontroler nadaje się do ochrony i sygnalizacji w układach zasilania trójfazowego, szczególnie tam, gdzie wymagane jest ciągłe monitorowanie parametrów sieci.

• Ochrona silników elektrycznych przed pracą na dwóch fazach (zanik fazy) oraz przed uszkodzeniem wskutek nieprawidłowej kolejności faz.
• Sygnalizacja awarii w tablicach rozdzielczych i szafach sterowniczych.
• Sterowanie stycznikami i przekaźnikami – automatyczne wyłączanie zasilania przy wykryciu nieprawidłowości.
• Automatyka budynkowa – nadzór nad zasilaniem wind, klimatyzacji czy pomp.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie przystosowane jest do montażu na szynie TH35 (DIN). Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do spodziewanego prądu obciążenia.

FAQ

• Czy kontroler wymaga zasilania pomocniczego? Urządzenie zasilane jest bezpośrednio z monitorowanej sieci trójfazowej – nie wymaga dodatkowego napięcia pomocniczego.
• Jaki jest stopień ochrony obudowy? Klasa szczelności IP20 – odpowiednia do montażu w suchych pomieszczeniach, w rozdzielnicach i szafach sterowniczych.
• Jak kontroler sygnalizuje nieprawidłowości? W przypadku zaniku fazy, asymetrii lub błędnej kolejności faz następuje przełączenie styków – zmiana stanu zestyku przełącznego może być wykorzystana do wyzwolenia alarmu lub wyłączenia odbiornika.
