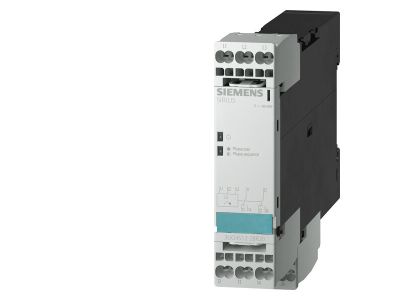

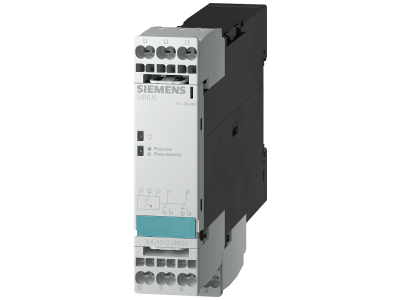

Kontroler zaniku i kolejności faz 3x160 690VAC 50-60Hz, 2 zestyk przełączny, zacisk sprężynow | 3UG4512-2BR20 Siemens

Alternatywny kod produktu: 3UG45122BR20

Opis i Kluczowe Cechy

Przekaźnik monitorowania sieci Siemens SIRIUS 3UG4512-2BR20 to kontroler zaniku i kolejności faz przeznaczony do ochrony urządzeń przed skutkami nieprawidłowych parametrów sieci. Urządzenie przystosowane do napięcia 3x160-690V AC 50/60Hz, wyposażone w 2 zestyki przełączne oraz zaciski sprężynowe, co zapewnia szybki i bezobsługowy montaż oraz odporność na wibracje.

• Monitorowanie zaniku, asymetrii i kolejności faz: Chroni trójfazowe odbiorniki przed awariami wynikającymi z nieprawidłowej kolejności faz lub zaniku napięcia, zapobiegając uszkodzeniom silników i innych urządzeń.
• Zakres napięcia 3x160-690V AC 50/60Hz: Umożliwia stosowanie w sieciach trójfazowych o zróżnicowanych napięciach, bez konieczności dodatkowego zasilania pomocniczego.
• 2 zestyki przełączne: Pozwalają na sygnalizację stanu i sterowanie obwodami pomocniczymi, np. wyłączenie awaryjne lub przekazanie komunikatu do PLC.
• Zaciski sprężynowe (Push-in): Ułatwiają szybkie i odporne na wibracje podłączenie przewodów, skracając czas instalacji i eliminując konieczność okresowego dokręcania.
• Kompaktowa budowa i zdejmowane zaciski: Oszczędza miejsce w szafie sterowniczej oraz ułatwia wymianę urządzenia bez demontażu okablowania.

Zgodność z Normami

Kontroler 3UG4512-2BR20 spełnia wymagania obowiązujących norm europejskich (zgodność z dyrektywami niskonapięciową i EMC) oraz posiada oznaczenie CE. Możliwość stosowania na całym świecie dzięki międzynarodowym certyfikatom.

Zastosowanie

Urządzenie dedykowane do monitorowania sieci zasilającej w aplikacjach, gdzie przerwa w dostawie lub nieprawidłowa kolejność faz mogłaby doprowadzić do poważnych awarii.

• Ochrona sprężarek klimatyzacji i urządzeń chłodniczych w kontenerach.
• Monitorowanie sieci w sprężarkach budowlanych i dźwigach.
• Zabezpieczenie silników trójfazowych w maszynach produkcyjnych i pompach.
• Automatyka budynkowa – ochrona napędów wind, wentylatorów, agregatów.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją producenta. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony min. IP20. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przyłączanych przewodów należy dobrać do prądu obciążenia styków oraz obwodu monitorowanego. W przypadku zacisków sprężynowych nie jest wymagane dokręcanie, jednak należy upewnić się o prawidłowym zatrzaśnięciu przewodu.

FAQ

• Czy kontroler posiada wbudowane podświetlenie lub sygnalizację LED? W danych produktu nie ma informacji o podświetleniu. Stan pracy można monitorować przez stany zestyków przełącznych.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego stopnia IP. Urządzenie przeznaczone jest do zabudowy w szafie sterowniczej, standardowo montaż w suchym pomieszczeniu.
• Czy urządzenie działa w trybie opóźnionego wyłączenia (time delay)? W dostępnych danych nie ma informacji o programowalnym opóźnieniu. Kontroler reaguje natychmiastowo na zanik lub asymetrię faz.
