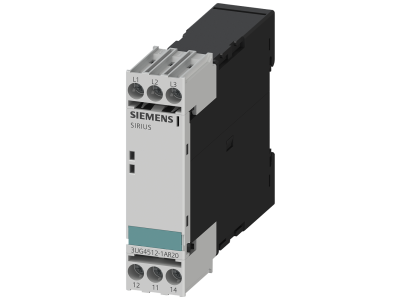

Kontroler zaniku i kolejności faz 3x160 690VAC 50-60Hz, 1 zestyk przełączny, zacisk śrubowy | 3UG4512-1AR20 Siemens

Alternatywny kod produktu: 3UG45121AR20

Opis i Kluczowe Cechy

Siemens 3UG4512-1AR20 to zaawansowany kontroler zaniku i kolejności faz przeznaczony do trójfazowych układów zasilania. Urządzenie monitoruje trzy kluczowe parametry sieci – zanik fazy, asymetrię napięć oraz prawidłową kolejność faz – co pozwala na szybkie wykrycie nieprawidłowości i zabezpieczenie wrażliwych odbiorników. Dzięki zasilaniu z obwodu monitorowanego (bez potrzeby zewnętrznego zasilania) i wyposażeniu w 1 zestyk przełączny, kontroler może być stosowany w szerokim zakresie napięć 3x160-690 V AC, 50-60 Hz.

• Napięcie zasilania 3x160-690 V AC, 50-60 Hz: Umożliwia pracę w instalacjach o różnym poziomie napięcia, od niskiego do wysokiego, bez konieczności stosowania dodatkowych przekładników.
• Monitorowanie zaniku fazy: Natychmiastowe wykrycie braku jednej fazy zapobiega pracy silników trójfazowych w stanie niepełnofazowym, chroniąc uzwojenia przed przegrzaniem i uszkodzeniem.
• Asymetria faz: Wykrywa różnice napięć między fazami powyżej dopuszczalnego progu, zabezpieczając odbiorniki przed przeciążeniem i niewłaściwym obciążeniem.
• Kolejność faz: Sprawdza, czy kolejność faz zgodna jest z zadaną, co gwarantuje prawidłowy kierunek obrotów silnika i eliminuje ryzyko awarii napędów.
• Klasa szczelności IP20: Przeznaczony do montażu w suchych pomieszczeniach, w szafach sterowniczych i rozdzielnicach, zapewnia bezpieczeństwo przed przypadkowym dotykiem części pod napięciem.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich dotyczących kompatybilności elektromagnetycznej (EMC) oraz niskiego napięcia (LVD) i posiada oznaczenie CE. Zaprojektowany zgodnie z ogólnie przyjętymi standardami branżowymi dla aparatury sterowniczej i monitorującej.

Zastosowanie

Kontroler 3UG4512-1AR20 znajduje zastosowanie wszędzie tam, gdzie wymagana jest ciągła kontrola jakości zasilania trójfazowego i ochrona kosztownych odbiorników. Szczególnie polecany do:

• Ochrony silników elektrycznych przed pracą przy zaniku fazy, asymetrii lub błędnej kolejności faz (np. w pompach, wentylatorach, kompresorach).
• Monitorowania zasilania w szafach sterowniczych maszyn i urządzeń przemysłowych – sygnalizacja stanów awaryjnych poprzez zestyk przełączny.
• Automatyki budynkowej oraz systemów HVAC, gdzie nieprawidłowa kolejność faz może doprowadzić do uszkodzenia sprężarek czy sprzętu klimatyzacyjnego.

Wskazówki Montażowe

Montaż i podłączenie kontrolera może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 (35 mm) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że jest ono wyłączone. Przekrój przewodów dobierz zgodnie z obciążeniem styków oraz obowiązującymi przepisami. Moment dokręcania zacisków śrubowych – stosuj się do danych zawartych w dokumentacji technicznej producenta. Należy również pamiętać o zachowaniu odpowiednich odstępów izolacyjnych i wentylacji obudowy.

FAQ

• Jaki jest zakres napięcia zasilania kontrolera 3UG4512-1AR20? Urządzenie zasilane jest bezpośrednio z monitorowanej sieci trójfazowej w zakresie 3x160-690 V AC, 50-60 Hz. Nie wymaga dodatkowego napięcia pomocniczego.
• Jaki stopień ochrony ma ten kontroler i gdzie można go montować? Posiada klasę szczelności IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm. Przeznaczony do montażu wewnątrz suchych pomieszczeń, w szafach rozdzielczych i sterowniczych.
• Czy kontroler informuje o stanie za pomocą diod LED? W dostępnych danych technicznych nie ma informacji o wbudowanym podświetleniu. Sygnalizacja stanu odbywa się poprzez zmianę stanu zestyku przełącznego – można go wykorzystać do wysterowania lampki sygnalizacyjnej lub układu sterowania.
