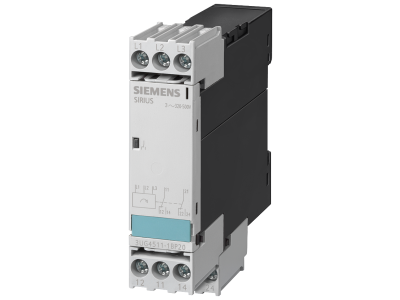

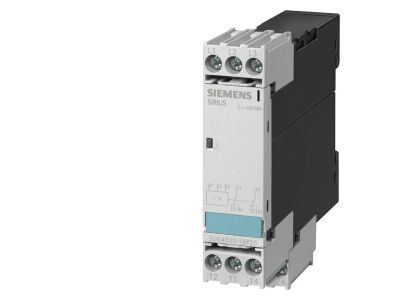

Kontroler kolejności faz 3x360 do 520VAC 50-60Hz, 2 zestyki przełączne, zacisk śrubowy | 3UG4511-1BP20 Siemens

Alternatywny kod produktu: 3UG45111BP20

Opis i Kluczowe Cechy

Kontroler kolejności faz 3UG4511-1BP20 to przekaźnik nadzorczy napięcia przeznaczony do monitorowania sieci trójfazowych. Urządzenie pracuje w zakresie napięcia 3x360–520 V AC (50–60 Hz) i wyposażone jest w dwa zestyki przełączne oraz zaciski śrubowe. Klasa ochrony IP20 pozwala na montaż w typowych rozdzielnicach i szafach sterowniczych.

• Zakres napięcia 3x360–520 V AC: umożliwia pracę w standardowych sieciach przemysłowych, zapewniając ciągłe monitorowanie parametrów zasilania bez ryzyka uszkodzenia urządzenia.
• Dwa zestyki przełączne: dają możliwość jednoczesnej sygnalizacji stanu alarmowego i odłączenia obciążenia, co zwiększa elastyczność projektowania układów zabezpieczeń.
• Funkcje nadzoru (asymetria, kolejność, zanik fazy): chronią maszyny i silniki przed skutkami nieprawidłowego zasilania, wydłużając ich żywotność.
• Zaciski śrubowe: gwarantują pewne i trwałe połączenie przewodów, co ułatwia instalację i serwis.
• Klasa ochrony IP20: odpowiednia do montażu w suchych pomieszczeniach, w rozdzielnicach i szafach sterowniczych – zabezpiecza przed dostępem do części pod napięciem.

Zgodność z Normami

Urządzenie posiada oznaczenie CE i spełnia wymagania dyrektyw Unii Europejskiej. Producent nie podał konkretnych numerów norm w dostarczonej dokumentacji. Montaż i eksploatacja zgodnie z przeznaczeniem oraz wytycznymi producenta gwarantują bezpieczną pracę.

Zastosowanie

Kontroler 3UG4511-1BP20 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne monitorowanie trójfazowej sieci zasilającej – szczególnie w instalacjach przemysłowych i komercyjnych.

• Ochrona silników elektrycznych przed pracą przy odwróconej kolejności faz, asymetrii lub zaniku jednej fazy.
• Monitorowanie napięcia w szafach sterowniczych maszyn i urządzeń produkcyjnych.
• Sygnalizacja alarmowa w systemach automatyki budynkowej i przemysłowej.
• Automatyczne odłączanie obciążenia w przypadku przekroczenia dopuszczalnych odchyleń napięcia.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów dobrać do spodziewanego prądu obciążenia (zgodnie z dokumentacją). Moment dokręcania zacisków śrubowych stosować według zaleceń producenta. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony min. IP20.

FAQ

• Czy kontroler wymaga zewnętrznego zasilania pomocniczego? Nie, urządzenie zasilane jest bezpośrednio z monitorowanej sieci trójfazowej – nie wymaga dodatkowego źródła napięcia.
• Jaki jest stopień ochrony obudowy? Klasa IP20 – urządzenie nadaje się do montażu w suchych pomieszczeniach, w rozdzielnicach i szafach sterowniczych.
• Ile zestyków przekaźnikowych posiada kontroler? Posiada dwa niezależne zestyki przełączne (każdy z wyprowadzeniami NO, NC i COM), co umożliwia jednoczesną sygnalizację i odłączanie obciążenia.
