Kontroler kolejności faz 3x360 do 520VAC 50-60Hz, 1 zestyk przełączny, technika sprężynowa | 3UG4511-2AP20 Siemens

Alternatywny kod produktu: 3UG45112AP20

Opis i Kluczowe Cechy

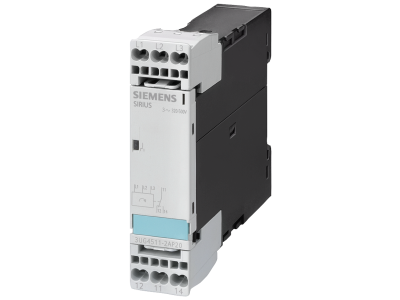

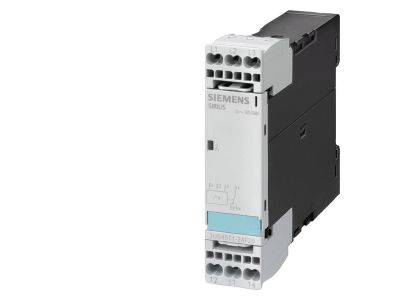

Kontroler kolejności faz Siemens 3UG4511-2AP20 to przekaźnik nadzorczy przeznaczony do monitorowania sieci trójfazowej w zakresie napięcia 360–520 V AC i częstotliwości 50–60 Hz. Wyposażony w jeden zestyk przełączny oraz technikę przyłączeniową sprężynową, zapewnia szybki i bezpieczny montaż w szafach sterowniczych. Urządzenie wykrywa asymetrię faz, nieprawidłową kolejność oraz zanik fazy, chroniąc wrażliwe odbiorniki przed skutkami uszkodzenia zasilania.

• Zakres napięcia 360–520 V AC: uniwersalne zasilanie umożliwia stosowanie w różnorodnych instalacjach przemysłowych bez konieczności stosowania dodatkowych przekładników.
• Częstotliwość 50–60 Hz: zgodność z podstawowymi standardami sieci energetycznych zapewnia niezawodne działanie w warunkach europejskich.
• 1 zestyk przełączny: sygnalizacja stanu pracy i możliwość bezpośredniego wyłączenia obwodu sterowanego lub alarmowego.
• Technika sprężynowa: szybkie i bezobsługowe podłączanie przewodów bez użycia narzędzi, skracające czas montażu i redukujące ryzyko poluzowania połączeń.
• Monitorowanie asymetrii, zaniku i kolejności faz: zabezpiecza silniki, agregaty prądotwórcze i inne odbiorniki przed nieprawidłowymi warunkami zasilania.
• Stopień ochrony IP20: bezpieczna praca w suchych pomieszczeniach wewnątrz rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich dyrektyw Unii Europejskiej i posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach zgodnych z normami międzynarodowymi (IEC) oraz krajowymi przepisami dla aparatury łączeniowej i sterowniczej.

Zastosowanie

Kontroler kolejności faz Siemens 3UG4511-2AP20 znajduje zastosowanie wszędzie tam, gdzie wymagane jest ciągłe nadzorowanie jakości napięcia trójfazowego. Szczególnie polecany do:

• Zabezpieczenia silników elektrycznych przed pracą przy nieprawidłowej kolejności faz (zmiana kierunku obrotów).
• Monitorowania zasilania w agregatach prądotwórczych i automatycznych układach SZR.
• Ochrony przed asymetrią napięcia w instalacjach przemysłowych – zapobiega przegrzewaniu i uszkodzeniom silników.
• Syndromu zaniku fazy – wyzwalanie alarmów lub wyłączanie obwodów w przypadku braku jednej z faz.

Wskazówki Montażowe

Montaż i podłączenie kontrolera może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przewody należy podłączać zgodnie ze schematem w dokumentacji producenta, stosując moment dokręcania zalecany dla zacisków sprężynowych. Przekrój przewodów powinien być dobrany do prądu obwodu oraz warunków środowiskowych.

FAQ

• Jaki stopień ochrony posiada ten kontroler? Urządzenie ma stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm. Przeznaczone jest do montażu w suchych pomieszczeniach wewnątrz obudów.
• Jaki zakres napięcia monitorowanego? Kontroler pracuje w zakresie napięcia 360–520 V AC (50–60 Hz). Jest to napięcie międzyfazowe sieci trójfazowej.
• Ile styków wyjściowych posiada? Urządzenie wyposażone jest w jeden zestyk przełączny (1 C/O), który zmienia stan w zależności od wykrytego błędu (zanik, asymetria, nieprawidłowa kolejność faz).
