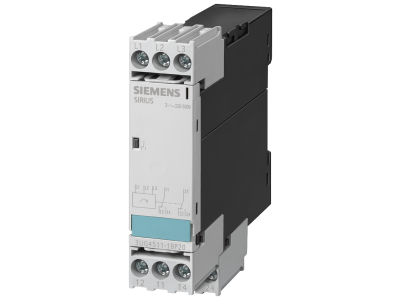

Kontroler kolejności faz 3x360 do 520VAC 50-60 Hz, 1 styk przełączny, zacisk śrubowy | 3UG4511-1AP20 Siemens

Alternatywny kod produktu: 3UG45111AP20

Opis i Kluczowe Cechy

Kontroler kolejności faz o symbolu 3UG4511-1AP20 to urządzenie przeznaczone do nadzoru napięcia w sieciach trójfazowych w zakresie 3x360–520 V AC. Wyposażony w jeden styk przełączny oraz zacisk śrubowy, zapewnia niezawodne monitorowanie i sygnalizację stanu sieci. Szerokość modułu nie jest podana w danych producenta – montaż standardowy na szynie TH35.

• Zakres napięcia 3x360–520 V AC: umożliwia pracę w szerokim zakresie napięć typowych dla sieci przemysłowych i komercyjnych, zapewniając ochronę odbiorników przed nieprawidłowym zasilaniem.
• 1 styk przełączny (1CO): sygnalizuje stan sieci poprzez zmianę pozycji – otwarcie lub zamknięcie obwodu sterującego, co pozwala na łatwą integrację z układami automatyki.
• Zacisk śrubowy: gwarantuje pewne i trwałe połączenie przewodów, ułatwiając montaż i konserwację.
• Monitorowanie asymetrii faz, kolejności faz i zaniku fazy: chroni silniki, transformatory i inne odbiorniki przed uszkodzeniami wynikającymi z nieprawidłowego napięcia zasilającego.
• Stopień ochrony IP20: odpowiedni do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Urządzenie spełnia wymogi europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada certyfikat CE. Montaż i eksploatacja zgodnie z dokumentacją producenta oraz obowiązującymi przepisami.

Zastosowanie

Kontroler kolejności faz znajduje zastosowanie w systemach automatyki budynkowej i przemysłowej, tam gdzie wymagane jest ciągłe monitorowanie parametrów sieci trójfazowej.

• Ochrona silników elektrycznych przed niewłaściwą kolejnością faz i asymetrią napięcia.
• Monitorowanie napięcia w rozdzielnicach głównych i podrozdzielniach.
• Sygnalizacja zaniku jednej lub więcej faz w instalacjach krytycznych (napędy, oświetlenie awaryjne).
• Współpraca z układami sterowania PLC oraz przekaźnikami czasowymi w celu automatycznego odłączenia odbiorników.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać zgodnie z obciążeniem prądowym (szczegóły w dokumentacji producenta). Zaciski śrubowe dokręcać momentem zgodnym z instrukcją – zalecany moment dokręcania podany w karcie katalogowej.

FAQ

• Czy urządzenie posiada podświetlenie LED? W dostępnych danych nie ma informacji o podświetleniu. Standardowo tego typu kontrolery nie są wyposażone w diody – stan pracy należy odczytywać z pozycji styku przełącznego.
• Jaki jest stopień ochrony? IP20 – urządzenie jest chronione przed ciałami stałymi o średnicy powyżej 12,5 mm, ale nie jest odporne na wilgoć. Należy montować je w suchym pomieszczeniu lub rozdzielnicy.
• Czy styk przełączny działa w trybie NO/NC? Styk przełączny (1CO) może pracować jako styk normalnie otwarty (NO) lub normalnie zamknięty (NC) w zależności od podłączenia. Dokładny tryb pracy w konkretnej aplikacji określa dokumentacja producenta.
