Kontroler kolejności faz 3x160 do 260VAC 50-60Hz, 2 zestyki przełączne, technika sprężynowa | 3UG4511-2BN20 Siemens

Alternatywny kod produktu: 3UG45112BN20

Opis i Kluczowe Cechy

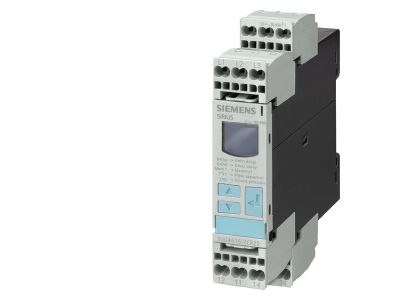

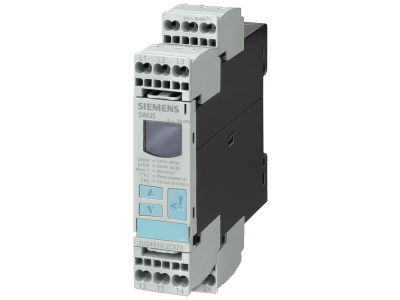

Kontroler kolejności faz Siemens 3UG4511-2BN20 to zaawowane urządzenie nadzorcze przeznaczone do monitorowania parametrów sieci trójfazowej w zakresie napięcia 3x160 do 260 VAC (50-60 Hz). Wyposażony w dwa zestyki przełączne oraz technikę przyłączeniową sprężynową, zapewnia niezawodną kontrolę symetrii i obecności faz – bez ryzyka przegrzania czy fałszywych zadziałań. Szerokość modułu dostosowana do montażu na szynie TH35 (DIN) pozwala na oszczędność miejsca w rozdzielnicy.

• Nadzór nad siecią 3-fazową 3x160-260VAC 50-60Hz: wykrywa asymetrię, zanik fazy oraz błędną kolejność faz – zabezpiecza wrażliwe odbiorniki przed nieprawidłowym zasilaniem i awarią.
• 2 zestyki przełączne: umożliwiają sygnalizację stanu oraz odłączenie obciążenia w razie nieprawidłowości; jeden zestyk może sterować stycznikiem, drugi sygnalizować alarm.
• Technika sprężynowa (spring-loaded terminals): szybki i bezobsługowy montaż przewodów bez konieczności dokręcania śrub – skraca czas instalacji i eliminuje ryzyko obluzowania połączeń.
• Klasa szczelności IP20: gwarantuje bezpieczną pracę w suchych pomieszczeniach wewnątrz rozdzielnic i szaf sterowniczych – ochrona przed dostępem do części czynnych.
• Kompaktowa obudowa na szynę TH35: łatwa integracja z istniejącą aparaturą modułową bez potrzeby dodatkowych uchwytów czy adapterów.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Zaprojektowane zgodnie z ogólnymi standardami DIN dla aparatury nadzorczej, przeznaczone do stosowania w instalacjach budynkowych i przemysłowych.

Zastosowanie

Siemens 3UG4511-2BN20 znajduje zastosowanie wszędzie tam, gdzie wymagana jest stała kontrola jakości zasilania trójfazowego – szczególnie w obwodach z silnikami, pompami, wentylatorami i innymi odbiornikami wrażliwymi na nieprawidłową kolejność lub zanik fazy.

• Monitorowanie kolejności faz w rozdzielnicach głównych oraz podrozdzielniach – ochrona silników przed obrotem wstecznym.
• Sterowanie stycznikami głównymi w układach soft-startu i falownikach – odłączenie zasilania przy asymetrii lub zaniku fazy.
• Sygnalizacja alarmowa w szafach sterowniczych – przekazanie sygnału do PLC lub systemu BMS o nieprawidłowym napięciu zasilania.
• Automatyka budynkowa – nadzór nad zasilaniem awaryjnym i przełącznikami sieciowymi (ATS) w celu zachowania ciągłości dostaw energii.

Wskazówki Montażowe

Montaż oraz podłączenie kontrolera faz może być wykonywane wyłącznie przez personel posiadający odpowiednie kwalifikacje SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilające. Przewody przyłączeniowe należy dobrać zgodnie z obciążalnością prądową styków oraz obowiązującymi przepisami – do techniki sprężynowej stosować przewody o odpowiedniej średnicy i długości odizolowania. Siłę docisku zacisków reguluje sama konstrukcja sprężynowa – nie wymaga stosowania momentu dokręcania. Po zamontowaniu kontrolera przed pierwszym uruchomieniem sprawdzić poprawność podłączenia wszystkich faz i obwodów.

FAQ

• Czy kontroler posiada diodę sygnalizującą stan napięcia na wyjściu? W dostarczonych danych nie wskazano obecności diody LED ani wskaźnika optycznego. Zalecamy sprawdzenie dokumentacji technicznej producenta dla konkretnych wymagań wizualnej sygnalizacji.
• Jaki stopień ochrony ma Siemens 3UG4511-2BN20? Urządzenie posiada klasę szczelności IP20 – jest przystosowane do pracy w suchych pomieszczeniach wewnątrz rozdzielnic i szaf sterowniczych, chroni przed dostępem palców do części czynnych.
• Jakie są zestyki wyjściowe kontrolera – normalnie otwarte czy zamknięte? Urządzenie wyposażone jest w dwa zestyki przełączne (changeover), które w zależności od podłączenia mogą pracować zarówno jako NO (normalnie otwarty), jak i NC (normalnie zamknięty). Dokładny tryb działania określa schemat podłączeniowy w dokumentacji producenta.
