Kontroler kolejności faz 3x160 do 260VAC, 50-60 Hz, 1 zestyk przełączny, zacisk śrubowy | 3UG4511-1AN20 Siemens

Alternatywny kod produktu: 3UG45111AN20

Opis i Kluczowe Cechy

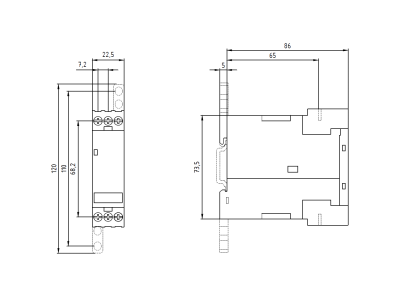

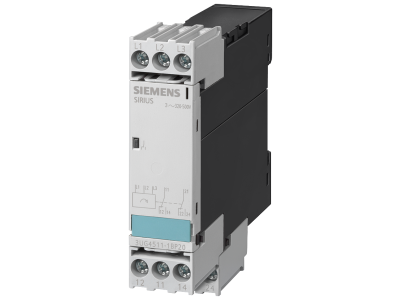

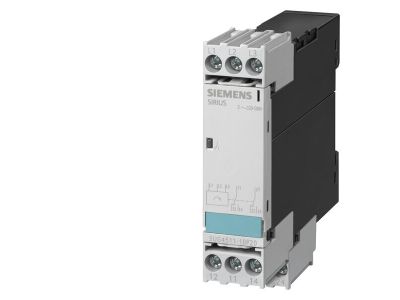

Siemens 3UG4511-1AN20 to kontroler kolejności faz przeznaczony do nadzoru sieci trójfazowych w zakresie napięcia 3x160–260 V AC, 50–60 Hz. Urządzenie wyposażono w jeden zestyk przełączny, umożliwiający sygnalizację lub wyłączenie obwodu w przypadku wykrycia nieprawidłowości. Dzięki klasie ochronności IP20 nadaje się do montażu w rozdzielnicach i szafach sterowniczych. Szerokość modułu wynosi 1 moduł (ok. 18 mm), co oszczędza miejsce na szynie TH35.

• Napięcie zasilania 3x160–260 V AC: umożliwia pracę w standardowych sieciach trójfazowych o napięciu 230/400 V (stosunek fazowy) bez konieczności stosowania dodatkowych przekładników.
• Częstotliwość 50–60 Hz: zapewnia kompatybilność zarówno z instalacjami 50 Hz, jak i 60 Hz, co ułatwia zastosowanie w różnych lokalizacjach.
• 1 zestyk przełączny (SPDT): pozwala na realizację zarówno obwodu sygnalizacyjnego (np. alarm), jak i bezpośredniego wyłączenia obciążenia w przypadku błędu faz.
• Stopień ochrony IP20: gwarantuje bezpieczeństwo przed przypadkowym dotknięciem części wewnętrznych i chroni przed przedostawaniem się ciał stałych o średnicy powyżej 12,5 mm – typowe dla montażu w suchych pomieszczeniach sterowniczych.
• Zacisk śrubowy: umożliwia pewne i trwałe połączenie przewodów o przekroju do 2,5 mm², co ułatwia instalację w standardowych szafach sterowniczych.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Jest zgodne z ogólnie przyjętymi standardami dla aparatury modułowej w zakresie bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Kontroler kolejności faz 3UG4511-1AN20 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne nadzorowanie parametrów sieci trójfazowej – przede wszystkim w celu ochrony odbiorników przed skutkami asymetrii, zaniku lub niewłaściwej kolejności faz.

• Nadzór zasilania silników trójfazowych – zapobiega pracy przy odwróconej kolejności faz, co mogłoby spowodować uszkodzenie wału lub przeciążenie.
• Sterowanie wyłącznikiem awaryjnym w instalacjach przemysłowych – sygnalizacja i wyłączenie obwodu w przypadku zaniku jednej fazy.
• Automatyka budynkowa i szafy sterownicze – monitorowanie poprawności zasilania pomp, wentylatorów, sprężarek.
• Systemy bezpieczeństwa maszyn – integracja z układami PLC jako sygnał wejściowy o stanie sieci.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Podczas instalacji należy bezwzględnie odłączyć napięcie. Przekaźnik mocuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przewody łączy się za pomocą zacisków śrubowych, dokręcając z momentem zgodnym z zaleceniami producenta (typowy moment 0,5–0,6 Nm). Przekrój żył należy dobrać do prądu obciążenia styków, nie przekraczając maksymalnego przekroju znamionowego zacisku (2,5 mm²). Po zamontowaniu należy sprawdzić poprawność podłączenia faz (kolejność L1–L2–L3) zgodnie z oznaczeniami na obudowie.

FAQ

• Jakie funkcje nadzorcze realizuje ten kontroler? Urządzenie monitoruje zanik dowolnej fazy, asymetrię napięcia pomiędzy fazami oraz prawidłową kolejność faz. W przypadku wykrycia błędu następuje przełączenie zestyku.
• Czy przekaźnik ma podświetlenie (LED)? W danych katalogowych nie wskazano obecności podświetlenia. Standardowo sygnalizacja stanu może być realizowana zewnętrznie za pomocą obwodu sterowanego przełącznym stykiem.
• Jaki jest stopień ochrony i gdzie można go montować? Stopień ochrony IP20 – urządzenie jest przeznaczone do montażu w suchych pomieszczeniach, w obudowach rozdzielnic i szaf sterowniczych, gdzie nie występuje bezpośrednie działanie wody ani pyłów.
