Kontroler bezpieczeństwa 8WE/2WY, zaciski śrubowe | XPSMCMCP0802 Schneider Electric

Opis i Kluczowe Cechy

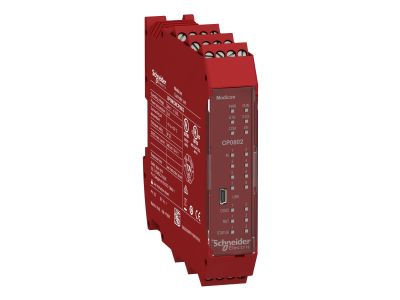

Kontroler bezpieczeństwa XPSMCMCP0802 firmy Schneider Electric (seria Preventa Safety) to moduł CPU z 8 wejściami bezpieczeństwa PNP (24 V DC, 400 mA) oraz 2 wyjściami bezpieczeństwa OSSD. Wyposażony w zaciski śrubowe zapewnia niezawodne połączenie przewodów. Urządzenie umożliwia konfigurację wielu funkcji bezpieczeństwa – od monitorowania kurtyn świetlnych po sterowanie oburęczne – co czyni je uniwersalnym elementem w systemach ochrony maszyn i automatyki przemysłowej.

• 8 wejść cyfrowych PNP (w tym 2 start/restart): Umożliwia podłączenie wielu czujników bezpieczeństwa (kurtyny świetlne, maty, łączniki magnetyczne) bez potrzeby stosowania dodatkowych modułów rozszerzających.
• 2 wyjścia bezpieczeństwa OSSD: Przeznaczone do bezpośredniego sterowania stycznikami lub napędami – gwarantują szybkie i bezpieczne odcięcie obwodu w przypadku zagrożenia.
• 24 V DC (400 mA na wejście): Niskonapięciowe zasilanie zwiększa bezpieczeństwo personelu i ułatwia integrację z typowymi przekaźnikami bezpieczeństwa.
• Zaciski śrubowe: Pewne i trwałe połączenie elektryczne, odporne na wibracje – kluczowe w aplikacjach przemysłowych o dużych obciążeniach mechanicznych.
• 6 wyjść konfigurowalnych (2 OSSD + 4 diagnostyczne): Elastyczność w realizacji sygnalizacji stanu, resetu czy komunikacji z nadrzędnym systemem PLC.

Zgodność z Normami

Kontroler XPSMCMCP0802 spełnia wymagania następujących norm bezpieczeństwa: EN/IEC 60947-5-1 (blokowanie kurtyn świetlnych, monitorowanie przełącznika nożnego), EN/IEC 61800-5-2 (funkcje licznika, monitoring prędkości), EN/ISO 14119 (monitoring nadzoru, łączników magnetycznych, mat bezpieczeństwa), EN/IEC 61496-1 (monitorowanie kurtyny świetlnej), EN 574 (sterowanie oburęczne) oraz EN/ISO 13850 (zatrzymanie awaryjne). Urządzenie posiada certyfikat CE i jest zgodne z wymaganiami dyrektywy maszynowej.

Zastosowanie

Moduł CPU XPSMCMCP0802 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczeństwo funkcjonalne na poziomie PL d/e (zgodnie z EN ISO 13849-1) oraz SIL CL 2/3 (IEC 62061). Sprawdza się w następujących scenariuszach:

• Sterowanie oburęczne w prasach, gilnotynach i innych maszynach o dużym ryzyku zmiażdżenia.
• Monitorowanie kurtyn świetlnych i mat bezpieczeństwa w strefach niebezpiecznych – zapewnia natychmiastowe zatrzymanie po przerwaniu wiązki.
• Nadzór zatrzymania awaryjnego (przyciski grzybkowe, linki pociągowe) – zgodność z EN/ISO 13850.
• Kontrola łączników magnetycznych i wyłączników krańcowych w osłonach ruchomych – realizacja funkcji blokady zgodnie z EN/ISO 14119.

Wskazówki Montażowe

Montaż i uruchomienie kontrolera bezpieczeństwa może być wykonywane wyłącznie przez personel posiadający odpowiednie uprawnienia SEP oraz znajomość przepisów bezpieczeństwa maszyn (dyrektywa 2006/42/WE). Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony min. IP54. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać do prądu wejściowego (400 mA) oraz obciążenia wyjść OSSD – zgodnie z dokumentacją producenta. Zaciski śrubowe dokręcać z momentem określonym w karcie katalogowej (zwykle 0,5–0,6 Nm).

FAQ

• Jakie napięcie zasilania jest wymagane? Kontroler wymaga zewnętrznego zasilania 24 V DC – napięcie wejścia dyskretnego wynosi 24 V, a prąd wejścia 400 mA.
• Czy wszystkie wyjścia są konfigurowalne? Tak – dwa wyjścia mogą pracować jako bezpieczne OSSD do styczników lub napędów, a cztery dodatkowe wyjścia służą do diagnostyki (sygnalizacja stanu, reset).
• Z jakimi normami jest zgodny ten moduł? Urządzenie spełnia wymagania norm EN/IEC 60947-5-1, EN/IEC 61800-5-2, EN/ISO 14119, EN/IEC 61496-1, EN 574, EN 61326-1 oraz EN/ISO 13850 – co potwierdza certyfikat CE.
