Konsola pionowa 2 pola/5 pod SR, ZX390 | 2CPX068560R9999 ABB

Alternatywny kod produktu: 2CPX068560R9999

Opis i Kluczowe Cechy

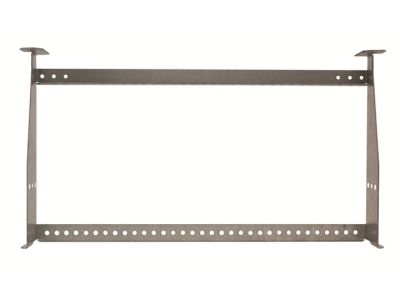

Konsola pionowa 2 pola/5 pod SR (symbol 2CPX068560R9999, typ ZX390) to uniwersalny element montażowy zaprojektowany do instalacji aparatury modułowej w szafach i rozdzielnicach przemysłowych. Wykonana ze stali ocynkowanej, charakteryzuje się wysoką odpornością na korozję i mechaniczną wytrzymałością. Dwa uwolnione pola pod szyny DIN (SR) pozwalają na elastyczny montaż aparatów o różnych szerokościach.

• Stal ocynkowana: Gwarantuje długotrwałą odporność na korozję nawet w trudnych warunkach przemysłowych, co wydłuża żywotność instalacji.
• 2 uwolnione pola pod szyny DIN (SR): Umożliwiają swobodny dobór aparatów o różnych szerokościach modułowych (1, 2, 4, 6 itp.) bez konieczności stosowania dedykowanych płytek montażowych.
• Uniwersalna konstrukcja: Pasuje do standardowych szaf o szerokości 19 cali, kompatybilna z większością aparatury modułowej dostępnej na rynku.
• Montaż pionowy: Optymalna organizacja przestrzeni w szafach sterowniczych, ułatwiająca identyfikację i konserwację obwodów.
• Prosta instalacja: Wkręty lub zatrzaski umożliwiają szybkie i pewne mocowanie do szkieletu szafy.

Zgodność z Normami

Konsola spełnia wymagania norm europejskich dotyczących konstrukcji szaf i rozdzielnic elektrycznych, w tym EN 62208. Stal ocynkowana zapewnia zgodność z dyrektywami UE w zakresie ochrony antykorozyjnej. Produkt posiada deklarację zgodności CE.

Zastosowanie

Konsola pionowa ZX390 przeznaczona jest do organizacji przestrzeni montażowej w szafach sterowniczych, rozdzielnicach przemysłowych oraz szafach telekomunikacyjnych.

• Mocowanie aparatury modułowej (wyłączniki, styczniki, przekaźniki) w szafach 19-calowych.
• Organizacja obwodów w rozdzielnicach budynkowych i przemysłowych.
• Montaż w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Stosowanie w szafach telekomunikacyjnych i serwerowniach do instalacji modułów zasilających i zabezpieczeń.

Wskazówki Montażowe

Montaż konsoli powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Konsolę należy zamocować do szkieletu szafy przy użyciu wkrętów lub zatrzasków dostarczonych w zestawie. Upewnić się, że konsola jest ustawiona pionowo (sprawdzić przy pomocy poziomicy), aby zapewnić prawidłowe ułożenie aparatury modułowej na szynach DIN. Aparaty należy montować zgodnie z zaleceniami producentów – zachować odpowiednie odstępy między modułami w celu zapewnienia wentylacji i ułatwienia konserwacji.

FAQ

• Jaka jest szerokość szyny DIN (SR) w tej konsoli? Konsola jest zaprojektowana do standardowych szyn DIN o szerokości 35 mm, zgodnych z normami EN 60715.
• Czy konsola jest kompatybilna z aparaturą innych producentów? Tak, konstrukcja konsoli jest uniwersalna i pasuje do większości aparatów modułowych dostępnych na rynku.
• Jakie są zalecane odstępy między modułami na szynie DIN? Zaleca się zachowanie minimalnych odstępów zgodnych z wytycznymi producentów aparatury – zazwyczaj wynosi to 1–2 modułów (1 moduł = 17,5 mm) w zależności od mocy i generowanego ciepła.
