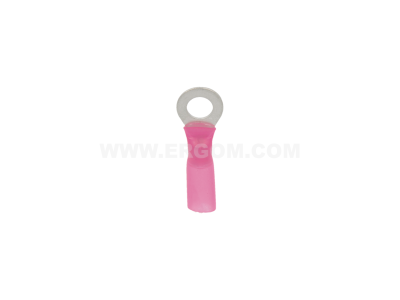

Końcówki oczkowe w izolacji term. KOIT 1/5 przekrój: 1,0mm2, otwór pod śrubę M5 (opak 100szt) | E09KO-02070200301 Ergom

Alternatywny kod produktu: KOIT 1/5 (100 SZT.)

Opis i Kluczowe Cechy

Końcówki oczkowe w izolacji termoplastycznej KOIT 1/5 (symbol E09KO-02070200301) przeznaczone do przewodów o przekroju 1,0 mm² z otworem pod śrubę M5. Dzięki izolacji termoplastycznej zapewniają bezpieczne i trwałe połączenie elektryczne, chroniąc przed zwarciami i przypadkowym kontaktem z elementami pod napięciem. Opakowanie zawiera 100 sztuk, co ułatwia realizację większych projektów instalacyjnych bez potrzeby częstego uzupełniania zapasów.

• Przekrój przewodu 1,0 mm²: dopasowanie do żył o tej powierzchni zapewnia pewny i niskorezystancyjny styk elektryczny, minimalizując straty mocy i ryzyko przegrzania.
• Otwór pod śrubę M5: uniwersalny rozmiar umożliwia łatwe mocowanie do typowych zacisków śrubowych, szynowych lub listew przyłączeniowych w rozdzielnicach i szafach sterowniczych.
• Izolacja termoplastyczna: podwójna izolacja (metalowa tulejka + osłonka) zwiększa bezpieczeństwo użytkowania i chroni przed przypadkowym zwarciem podczas eksploatacji.
• Wykonanie KOIT 1/5: sprawdzona konstrukcja zaciskowa z dzwonkowym kształtem oczka gwarantuje łatwe nakręcanie i wysoką powtarzalność połączeń.
• Opakowanie 100 sztuk: ekonomiczne i praktyczne dla instalatorów – pozwala na szybkie realizowanie zadań bez konieczności częstego zamawiania.

Zgodność z Normami

Produkt objęty certyfikacją CE. Jako element pomocniczy instalacji elektrycznych, jego stosowanie powinno być zgodne z ogólnymi normami europejskimi (seria IEC/EN 60900 dla narzędzi oraz IEC/EN 60947 dla łączeń). Dokładne dane normatywne zalecamy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Końcówki oczkowe KOIT 1/5 dedykowane są do wykonywania trwałych i bezpiecznych połączeń przewodów miedzianych o przekroju 1,0 mm² z elementami wyposażonymi w gwint M5. Znajdują zastosowanie w:

• Przyłączaniu przewodów neutralnych i fazowych w rozdzielnicach głównych oraz podrozdzielniach.
• Montażu przycisków sterowniczych, styczników, przekaźników i innych aparatów modułowych posiadających zaciski śrubowe.
• Tworzeniu szyn zbiorczych i punktów rozdziału prądu w szafach sterowniczych i sterownikach PLC.
• Instalacjach automatyki budynkowej oraz domowej sieci elektrycznej (oświetlenie, gniazda, sterowanie).

Wskazówki Montażowe

Montaż końcówek powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód nie jest pod napięciem. Końcówkę należy zacisnąć na przewodzie przy użyciu dedykowanych szczęk zaciskowych (zgodnie z zaleceniami producenta). Śrubę M5 dokręcać momentem podanym w dokumentacji technicznej urządzenia, do którego jest przyłączana. Przekrój przewodu (1,0 mm²) dobierać do wymaganego obciążenia prądowego zgodnie z normami instalacyjnymi (np. DIN VDE 0298-4).

FAQ

• Z jakiego materiału wykonana jest izolacja końcówki? Izolacja wykonana jest z termoplastycznego tworzywa sztucznego, które zapewnia elastyczność i odporność na temperatury pracy typowe dla instalacji elektrycznych. Dokładne parametry temperaturowe zawiera dokumentacja producenta.
• Czy końcówka nadaje się do przewodów linkowych? Tak – przeznaczona jest do przewodów miedzianych o przekroju 1,0 mm², zarówno jednożyłowych, jak i linkowych. Podczas zaciskania należy użyć matrycy odpowiedniej dla średnicy żyły.
• Jaki jest maksymalny prąd dla tej końcówki? Brak danych producenta w zakresie obciążalności prądowej. Dobór końcówki do konkretnego obwodu należy przeprowadzić na podstawie przekroju przewodu (1,0 mm²) oraz obowiązujących norm instalacyjnych (np. obciążalność długotrwała dla przewodu Cu 1,0 mm² wg DIN VDE).
