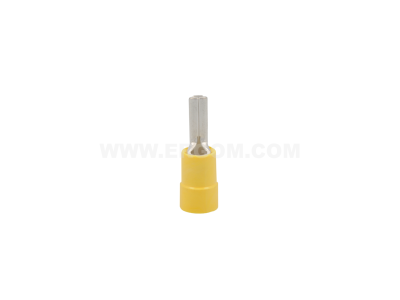

Końcówki kablowe igiełkowe izolowane typu KII - KII 25-15 przekrój: 25mm2 dł. 15mm /10 | E09KO-02040101202 Ergom

Alternatywny kod produktu: KII 25-15 (10 SZT.)

Opis i Kluczowe Cechy

Końcówki kablowe igiełkowe izolowane typu KII 25-15 (symbol E09KO-02040101202) przeznaczone są do przewodów o przekroju 25 mm². Długość izolowanej części wynosi 15 mm, co ułatwia precyzyjne wprowadzenie w zaciski aparatury modułowej. Opakowanie zawiera 10 sztuk, wystarczające do kilku połączeń w rozdzielnicy. Dzięki izolacji na igiełce zapobiegają przypadkowemu zwarciu między sąsiednimi zaciskami.

• Przekrój 25 mm²: dedykowany dla przewodów o znacznym przekroju, stosowanych w obwodach zasilających i odbiornikach dużej mocy.
• Długość izolowanej części 15 mm: zapewnia bezpieczne odseparowanie przewodu od obudowy oraz ułatwia montaż w listwach zaciskowych i szynach.
• Izolacja na igiełce: redukuje ryzyko przypadkowego kontaktu z częściami pod napięciem podczas prac serwisowych.
• Opakowanie 10 sztuk: praktyczne dawkowanie, odpowiednie dla instalatora wykonującego kilka połączeń.

Zgodność z Normami

Końcówki kablowe KII 25-15 są produkowane zgodnie z ogólnie przyjętymi standardami branży elektroinstalacyjnej. Spełniają wymagania dyrektyw Unii Europejskiej, co potwierdza oznaczenie CE. Do montażu należy stosować narzędzia zgodne z zaleceniami producenta (brak konkretnych norm w dostarczonych danych).

Zastosowanie

Końcówki igiełkowe izolowane znajdują zastosowanie wszędzie tam, gdzie wymagane jest pewne i bezpieczne przyłączenie przewodów wielodrutowych lub linkowych do zacisków śrubowych, sprężynowych lub wtykowych.

• Podłączanie przewodów do styczników, przekaźników i wyłączników nadprądowych w rozdzielnicach.
• Wyprowadzenia kabli sterowniczych w szafach automatyki i sterowania PLC.
• Łączenie przewodów w puszkach instalacyjnych i listwach zaciskowych.
• Sygnalizacja i oświetlenie – przyłączenie opraw do zasilania za pomocą przewodów o większym przekroju.

Wskazówki Montażowe

Montaż końcówek powinien być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Użyj dedykowanej zaciskarki do końcówek igiełkowych (tulejek) – dobierz odpowiednią matrycę do przekroju 25 mm². Przewód przed zaciskaniem należy zdjąć z izolacji na długość odpowiadającą długości igiełki (ok. 15‑18 mm). Po zaciśnięciu skontroluj jakość połączenia – druty nie mogą wystawać poza izolację. Moment dokręcania śruby w zacisku stosuj zgodnie z dokumentacją danej aparatury. Zachowaj odpowiedni przekrój przewodu dla danego obciążenia.

FAQ

• Czy końcówka posiada izolację? Tak, jest to końcówka izolowana typu KII. Izolacja pokrywa część igiełkową na długości 15 mm, zapewniając ochronę przed przypadkowym zwarciem.
• Jaki jest przekrój przewodu, dla którego przeznaczona jest końcówka? Końcówka jest dedykowana do przewodów o przekroju 25 mm² (zarówno linka, jak i drut wielodrutowy).
• Ile końcówek znajduje się w opakowaniu? W opakowaniu znajduje się 10 sztuk końcówek igiełkowych izolowanych KII 25-15.
