Końcówki kablowe Al 240mm NSX400 (zest.3szt) Compact NSX | LV432504 Schneider Electric

Opis i Kluczowe Cechy

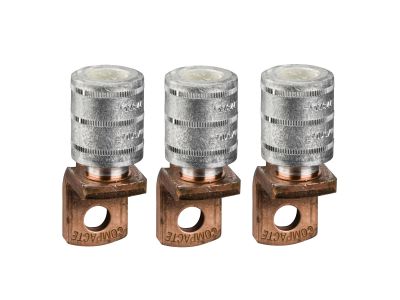

Końcówki kablowe aluminiowe o przekroju 240 mm² przeznaczone do wyłączników serii Compact NSX, Compact INS, Compact INV oraz EasyPact CVS. Symbol LV432504 – zestaw 3 sztuk (biegunowość 3P). Prąd znamionowy zestawu wynosi 630 A, co gwarantuje bezpieczną pracę w obwodach o dużym obciążeniu bez ryzyka przegrzania połączeń. Końcówki wykonane z aluminium zapewniają trwałe i niezawodne przyłączenie przewodów w instalacjach przemysłowych.

• Przekrój 240 mm² (Al): dedykowany do przewodów aluminiowych o dużym przekroju, umożliwia pewne i stabilne połączenie przy wysokich prądach obciążenia.
• Prąd znamionowy 630 A: dostosowany do wymagających aplikacji, zapewnia rezerwę obciążalności i bezpieczeństwo termiczne w rozdzielnicach głównych.
• Zestaw 3 sztuk (3P): kompletne wyposażenie dla wyłącznika trójbiegunowego – jeden zestaw na fazę, upraszcza zamówienie i montaż.
• Kompatybilność z seriami Compact NSX, INS, INV, EasyPact CVS: uniwersalne akcesorium pasujące do szerokiej gamy wyłączników Schneider Electricder Electric, ułatwia modernizację i serwis.
• Materiał aluminiowy: doskonałe przewodnictwo elektryczne i odporność na korozję w warunkach normalnej eksploatacji – gwarancja długowieczności połączeń.

Zgodność z Normami

Produkt przeznaczony jest do współpracy z wyłącznikami spełniającymi wymagania norm europejskich oraz posiadającymi certyfikat CE. Jako oryginalne akcesorium Schneider Electricder Electric gwarantuje zachowanie parametrów znamionowych całego układu ochronnego. Montaż zgodnie z instrukcją producenta zapewnia zgodność z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Końcówki kablowe LV432504 stosuje się w rozdzielnicach głównych i przemysłowych, szczególnie przy przyłączaniu przewodów aluminiowych do wyłączników mocy. Sprawdzają się w następujących scenariuszach:

• Przyłącze przewodów zasilających do wyłączników Compact NSX400 w rozdzielnicach głównych budynków.
• Modernizacja lub wymiana przyłączy w istniejących instalacjach z wyłącznikami Compact INS/INV lub EasyPact CVS.
• Budowa nowych rozdzielnic przemysłowych, gdzie wymagane jest bezpieczne przyłączenie dużych przekrojów aluminium.
• Serwis i konserwacja wyłączników w obiektach infrastrukturalnych (centra danych, hale produkcyjne).

Wskazówki Montażowe

Montaż końcówek kablowych może być wykonywany wyłącznie przez personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od wyłącznika. Należy stosować odpowiednie narzędzia do zaciskania oczek (praska mechaniczna lub hydrauliczna) oraz dokręcić śruby zgodnie z momentem podanym w dokumentacji producenta wyłącznika. Przekrój przewodu musi odpowiadać 240 mm², a długość odizolowania – zaleceniom producenta. Po zakończeniu prac sprawdzić pewność połączenia i dokonać pomiarów rezystancji izolacji.

FAQ

• Czy końcówki pasują do wyłącznika Compact NSX630? Tak, zestaw LV432504 jest kompatybilny z wyłącznikami Compact NSX400 oraz NSX630 (przy stosowaniu odpowiednich adapterów zgodnie z dokumentacją). Prąd znamionowy 630 A wskazuje na możliwość pracy w obwodach z wyłącznikami o prądzie do 630 A.
• Dlaczego w zestawie są 3 sztuki? Opis biegunów dla wyłącznika trójbiegunowego (3P) – każda końcówka odpowiada jednemu biegunowi. W przypadku wyłączników 4P należy zamówić dwa zestawy.
• Czy można stosować te końcówki z przewodami miedzianymi? Końcówki są przeznaczone wyłącznie do przewodów aluminiowych o przekroju 240 mm². Do przewodów miedzianych należy stosować dedykowane końcówki miedziane, aby uniknąć korozji galwanicznej i gwarantowanej obciążalności prądowej.
