Końcówki kablowe Al 150 - NSX250 (zest.3szt) Compact NSX | LV429504 Schneider Electric

Opis i Kluczowe Cechy

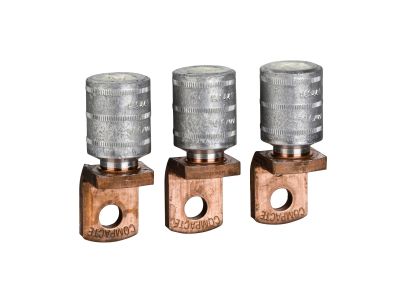

Końcówki kablowe aluminiowe o przekroju 150 mm² (oznaczenie Al 150) przeznaczone do wyłączników serii Compact NSX250. Zestaw zawiera 3 sztuki, co umożliwia wykonanie kompleksowego przyłącza przewodu aluminiowego do aparatu. Dedykowane do wyłączników NSX250 (prąd znamionowy 250 A) – gwarantują właściwą współpracę mechaniczną i elektryczną.

• Materiał – aluminium (Al): Dopasowane do przewodów aluminiowych, eliminują problemy z połączeniami bimetalicznymi (korozja, różnice rozszerzalności cieplnej) przy zachowaniu odpowiedniej przewodności.
• Przekrój 150 mm²: Przeznaczone do przewodów o dużym przekroju, stosowanych w obwodach głównych rozdzielnic o znacznym obciążeniu prądowym.
• Kompatybilność z Compact NSX250: Kształt i wymiary końcówek dostosowane do zacisków wyłączników NSX250 – montaż bez modyfikacji, pewne połączenie.
• Zestaw 3 sztuk: Umożliwia wykonanie przyłącza trójfazowego lub buforowego – wygoda w montażu i oszczędność czasu.

Zgodność z Normami

Końcówki kablowe aluminiowe LV429504 zaprojektowane są zgodnie z obowiązującymi normami europejskimi dla aparatury elektrycznej i posiadają certyfikat CE. Kompatybilność z wyłącznikami Compact NSX zapewnia spełnienie wymogów konstrukcyjnych producenta (Schneider Electricder Electric).

Zastosowanie

Końcówki aluminiowe stosuje się w instalacjach, gdzie przewody aluminiowe muszą być bezpiecznie przyłączone do aparatury modułowej.

• Przyłączanie przewodów zasilających do wyłączników Compact NSX250 w rozdzielnicach głównych.
• Instalacje przemysłowe i komercyjne z wykorzystaniem przewodów aluminiowych (np. linie główne, przyłącza transformatorowe).
• Modernizacja istniejących rozdzielnic – szybka wymiana końcówek bez konieczności zmiany aparatu.
• Prace serwisowe w systemach dystrybucji energii, gdzie wymagane jest pewne połączenie odporne na drgania i obciążenia termiczne.

Wskazówki Montażowe

Montaż końcówek kablowych może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (dozorowe lub eksploatacyjne) oraz znajomość technik zaciskania końcówek aluminiowych. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem.

• Stosować narzędzia zaciskowe zalecane przez producenta – siła zacisku musi być zgodna z parametrami końcówki i przewodu.
• Przekrój przewodu aluminiowego musi odpowiadać oznaczeniu 150 mm² – nie stosować do przewodów o innym przekroju.
• Końcówki przeznaczone wyłącznie do wyłączników Compact NSX250 – nie montować w innych aparatach bez weryfikacji wymiarów.
• Po zaciśnięciu sprawdzić wytrzymałość mechaniczną połączenia oraz dokręcić śruby zacisków wyłącznika momentem podanym w dokumentacji technicznej wyłącznika.

FAQ

• Jaki jest materiał końcówek? Końcówki wykonane są z aluminium (Al), co odpowiada potrzebom przyłączenia przewodów aluminiowych.
• Do jakich wyłączników pasują? Są dedykowane do wyłączników Compact NSX250 (prąd znamionowy 250 A). Nie zaleca się stosowania do innych modeli bez potwierdzenia wymiarów.
• Czy zestaw zawiera trzy sztuki? Tak, opakowanie zawiera 3 końcówki. Przeznaczone są do wykonania przyłącza trójfazowego lub do buforowania.
