Końcówka wtykowa nieizolowana DIN 46230 PSTKU 4,0-6,0 4,0-6,0mm2 (opak 50szt) 054643 | 05104169 PROTEC.class

Alternatywny kod produktu: 054643

Opis i Kluczowe Cechy

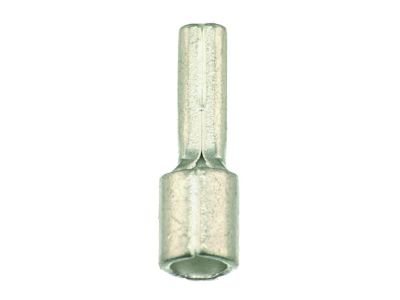

Końcówka wtykowa nieizolowana PSTKU 4,0-6,0 (numer katalogowy 05104169) to tuleja zaciskowa wykonana zgodnie z normą DIN 46230, przeznaczona do przewodów miedzianych o przekroju od 4,0 do 6,0 mm². Wykonana z miedzi Cu-ETP (wg DIN EN13599), lutowana i ocynkowana galwanicznie, zapewnia trwałe i niskorezystancyjne połączenie. Odporność temperaturowa do +125°C pozwala na bezpieczną pracę w podwyższonych temperaturach. Opakowanie zawiera 50 sztuk.

• Przeznaczenie do przewodów VDE 0295 klas 2, 5 i 6: końcówka pasuje do przewodów wielożyłowych, elastycznych i bardzo elastycznych, co ułatwia dobór w instalacjach sterowniczych i energetycznych.
• Materiał Cu-ETP + ocynkowanie: miedź wysokiej czystości zapewnia doskonałą przewodność elektryczną, a warstwa cynku chroni przed korozją, wydłużając żywotność złącza.
• Zgodność z DIN 46230: gwarantuje powtarzalność wymiarów i kompatybilność z typowymi tulejami izolowanymi oraz narzędziami zaciskowymi.
• Odporność termiczna +125°C: umożliwia stosowanie w obwodach o podwyższonej temperaturze pracy, bez ryzyka degradacji materiału.
• Dedykowane narzędzie do zaciskania PPZKS 6-300: precyzyjne zagniatanie zapewnia trwałe i pewne połączenie przewodu z końcówką.

Zgodność z Normami

Końcówka wtykowa spełnia wymagania normy DIN 46230 oraz jest przeznaczona do przewodów zgodnych z VDE 0295 (klasy 2, 5 i 6). Materiał Cu-ETP odpowiada normie DIN EN13599. Produkt posiada oznaczenie CE i certyfikat zgodności producenta.

Zastosowanie

Końcówka wtykowa nieizolowana PSTKU stosowana jest tam, gdzie wymagane jest szybkie i pewne łączenie przewodów w listwach zaciskowych, złączkach wtykowych lub gniazdach. Najczęściej wykorzystuje się ją w:

• Instalacjach sterowania i automatyki budynkowej – do podłączania czujników, siłowników i przekaźników.
• Rozdzielnicach elektrycznych – jako zakończenie przewodów sztywnych i elastycznych w złączkach szynowych.
• Szafach sterowniczych i puszkach przyłączeniowych – do szybkiego montażu przewodów wielożyłowych.

Wskazówki Montażowe

Montaż końcówki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przewód należy odizolować na długość zgodną z głębokością tulei (ok. 8-10 mm), a następnie włożyć w końcówkę i zacisnąć dedykowaną praską PPZKS 6-300 z siłą odpowiednią dla przekroju 4-6 mm². Po zaciskaniu sprawdź wizualnie, czy przewód nie wystaje poza tuleję i czy oplot jest równomiernie zagnieciony.

FAQ

• Czy końcówka nadaje się do przewodów linkowych (wielożyłowych)? Tak, jest przeznaczona do przewodów VDE 0295 klas 2 (wielożyłowe), 5 (elastyczne) oraz 6 (bardzo elastyczne).
• Jaką temperaturę może wytrzymać końcówka? Odporność termiczna wynosi do +125°C, co pozwala na stosowanie w ciepłych miejscach, np. w szafach sterowniczych bez ryzyka uszkodzenia.
• Czy potrzebuję specjalnego narzędzia do zaciskania? Tak, zalecane jest użycie praski PPZKS 6-300 (lub innej dedykowanej do tulejek nieizolowanych o przekroju 4-6 mm²), aby uzyskać trwałe i zgodne z normą połączenie.
