Końcówka wtykowa nieizolowana DIN 46230 PSTKU 25 25mm2 054646 | 05104172 PROTEC.class

Alternatywny kod produktu: 054646

Opis i Kluczowe Cechy

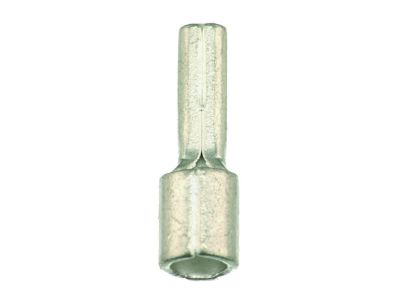

Końcówka wtykowa nieizolowana PSTKU 25 (symbol 05104172) według normy DIN 46230 przeznaczona jest do przewodów miedzianych o przekroju 25 mm². Wykonana z miedzi Cu-ETP zgodnej z DIN EN13599, lutowana i ocynkowana galwanicznie, zapewnia trwałe i niskorezystancyjne połączenie. Odporność temperaturowa do +125°C umożliwia pracę w podwyższonych temperaturach bez ryzyka degradacji materiału.

• Przekrój 25 mm²: dedykowana do przewodów o dużym przekroju – idealna do zasilania odbiorników o znacznym poborze prądu w instalacjach przemysłowych.
• Materiał Cu-ETP (DIN EN13599): wysoka przewodność elektryczna i odporność na korozję dzięki lutowaniu oraz galwanicznemu ocynkowaniu.
• Odporność temperaturowa do +125°C: bezpieczne użytkowanie w środowiskach o podwyższonej temperaturze, np. w szafach sterowniczych czy w pobliżu źródeł ciepła.
• Zgodna z DIN 46230: standaryzowany kształt tulei wtykowej gwarantuje kompatybilność z typowymi narzędziami zaciskowymi i aparaturą modułową.
• Przeznaczona do przewodów klas 2, 5 i 6 (VDE 0295): uniwersalne zastosowanie zarówno z przewodami wielożyłowymi, jak i elastycznymi oraz bardzo elastycznymi.

Zgodność z Normami

Końcówka wtykowa PSTKU 25 jest zgodna z normą DIN 46230 określającą kształt i wymiary tulei. Materiał miedziany spełnia wymagania DIN EN13599. Produkt przeznaczony do przewodów według VDE 0295 klas 2, 5 i 6. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Końcówka wtykowa nieizolowana znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i powtarzalne połączenie przewodu z zaciskiem śrubowym, sprężynowym lub wtykowym. Sprawdza się w instalacjach przemysłowych, rozdzielnicach i szafach sterowniczych.

• Zaciskanie na przewodach zasilających silniki, grzejniki i inne odbiorniki o prądzie znamionowym do 100 A (w zależności od warunków).
• Przygotowanie przewodów wielożyłowych w szafach sterowniczych – zapobiega rozwarstwianiu się żył pod zaciskiem.
• Łączenie przewodów elastycznych (klasa 5 i 6) z aparaturą modułową (wyłączniki, styczniki, przekaźniki) w automatyce budynkowej.
• W systemach zasilania awaryjnego i UPS – odporność temperaturowa do +125°C zapewnia bezpieczeństwo w podwyższonej temperaturze otoczenia.

Wskazówki Montażowe

Montaż końcówki wtykowej powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP przy odłączonym napięciu. Przed zaciskaniem należy odizolować przewód na długość odpowiadającą długości tulei (zgodnie z instrukcją producenta). Używaj dedykowanej praski PPZKS 6-300 (lub równoważnej) – tylko zastosowanie odpowiedniego narzędzia gwarantuje prawidłowe odkształcenie tulei i niską rezystancję przejścia. Przekrój przewodu musi być zgodny z oznaczeniem na końcówce (25 mm²). Po zaciśnięciu sprawdź wytrzymałość mechaniczną poprzez lekkie pociągnięcie.

FAQ

• Czy końcówka PSTKU 25 jest izolowana? Nie, jest to końcówka nieizolowana (bez kołnierza izolacyjnego). Należy stosować ją w miejscach, gdzie nie ma ryzyka przypadkowego kontaktu z częściami pod napięciem, lub dodatkowo zabezpieczyć koszulką termokurczliwą.
• Jaka jest maksymalna temperatura pracy? Dopuszczalna temperatura ciągła wynosi +125°C. Wartość ta dotyczy zarówno samej końcówki, jak i połączenia po zaciśnięciu – przy zachowaniu odpowiedniego momentu zaciskania i doboru przewodu.
• Do jakich przewodów mogę użyć tej końcówki? Końcówka przeznaczona jest do przewodów miedzianych o przekroju 25 mm² zgodnych z VDE 0295 klasa 2 (wielożyłowe), klasa 5 (elastyczne) i klasa 6 (bardzo elastyczne). Nie stosuj do przewodów litych (klasa 1).
