Końcówka wtykowa KWE 2,5, przekrój: 2,5mm2 (opak 100szt) | KWE_2,5/100 Erko

Alternatywny kod produktu: KWE_2,5/100

Opis i Kluczowe Cechy

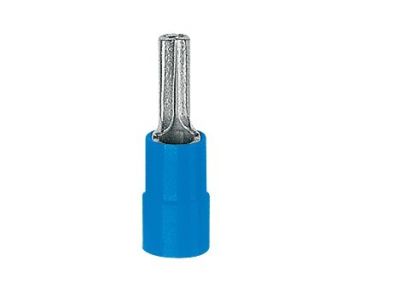

Końcówka wtykowa KWE 2,5 o przekroju 2,5 mm² (symbol KWE_2,5/100) to izolowany odpowiednik serii KWA, wykonany z miedzi cynowanej galwanicznie. Dzięki izolacji termoplastycznej zapewnia podwyższoną odporność termiczną i mechaniczną, co przekłada się na bezpieczne i trwałe połączenia w instalacjach elektrycznych. Opakowanie zbiorcze 100 sztuk ułatwia magazynowanie i prace montażowe.

• Przekrój 2,5 mm²: idealny do przewodów miedzianych wielodrutowych o tej samej średnicy żyły, gwarantuje pewny kontakt i niską rezystancję po zaprasowaniu.
• Miedź cynowana galwanicznie: wysoka odporność na korozję i utlenianie, co przedłuża żywotność połączenia w środowiskach o podwyższonej wilgotności.
• Izolacja termoplastyczna: chroni przed przypadkowym zwarciem oraz ułatwia identyfikację przekroju dzięki kolorowemu kodowaniu (kolor niebieski, zgodny ze standardem dla 2,5 mm²).
• Wykonanie według normy DIN 46230: gwarantuje powtarzalność wymiarów i zgodność z wymaganiami rynku europejskiego.
• Zlutowane krawędzie części rurowej: zapobiegają rozwarstwieniu materiału podczas zaciskania, zapewniając równomierny docisk na całym obwodzie żyły.

Zgodność z Normami

Końcówka KWE 2,5 została zaprojektowana i wyprodukowana zgodnie z normą DIN 46230. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Końcówka wtykowa KWE 2,5 przeznaczona jest do zaprasowywania na przewodach miedzianych wielodrutowych w celu wykonania pewnego, niskorezystancyjnego połączenia. Znajduje zastosowanie w:

• przyłączaniu przewodów do zacisków sprężynowych lub śrubowych w rozdzielnicach elektrycznych,
• montażu w szafach sterowniczych i automatyce przemysłowej,
• wykonywaniu połączeń w instalacjach oświetleniowych i siłowych,
• pracach serwisowych oraz przy modernizacji istniejących układów elektrycznych.

Wskazówki Montażowe

Montaż końcówek wtykowych może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony napięcia. Do zaprasowywania zaleca się stosowanie narzędzi takich jak E11-6, PP8, PP19, EPZC300, EPZ300, GZ300 lub GU120. Przekrój przewodu musi być dobrany do przekroju końcówki (2,5 mm²). Odizolować przewód na długość odpowiadającą długości tulejki metalowej, wsunąć do oporu, a następnie wykonać pełny skok prasy. Moment dokręcania (w przypadku zacisków śrubowych) należy stosować zgodnie z dokumentacją producenta. Po zaprasowaniu sprawdzić wytrzymałość mechaniczną połączenia.

FAQ

• Czy końcówka KWE 2,5 jest izolowana? Tak, posiada izolację termoplastyczną, która zwiększa odporność termiczną i chroni przed przypadkowym zwarciem.
• Jakiego koloru jest izolacja dla przekroju 2,5 mm²? Izolacja ma kolor niebieski, zgodny z powszechnym kodowaniem kolorystycznym końcówek izolowanych.
• Jakie narzędzia nadają się do zaprasowywania tej końcówki? Producent zaleca m.in. modele E11-6, PP8, PP19, EPZC300, EPZ300, GZ300 oraz GU120. Należy używać odpowiedniej matrycy dopasowanej do przekroju 2,5 mm².
