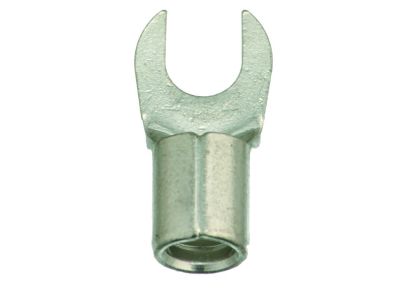

Końcówka widełkowa nieizolowana PQKGU 10/M5 10,0mm2 (opak 50szt) 054638 | 05104164 PROTEC.class

Alternatywny kod produktu: 054638

Opis i Kluczowe Cechy

Końcówka widełkowa nieizolowana PQKGU 10/M5 (symbol 05104164, opakowanie 50 szt.) to element łączeniowy przeznaczony do przewodów miedzianych wielożyłowych, elastycznych i bardzo elastycznych (klasy 2, 5, 6 wg VDE 0295). Wykonana z miedzi Cu-ETP zgodnie z DIN EN13599, lutowana i ocynkowana galwanicznie, zapewnia trwałe i pewne połączenie w obwodach elektrycznych. Kształt widełek według normy DIN 46234 umożliwia szybki montaż na zaciskach śrubowych o średnicy M5 (otwór 5 mm). Odporność termiczna do +125°C gwarantuje stabilną pracę w podwyższonych temperaturach.

• Przekrój przewodu 10,0 mm²: dedykowany do przewodów o znacznym obciążeniu prądowym, minimalizuje spadki napięcia i nagrzewanie się styków.
• Materiał Cu-ETP (M1R) wg DIN EN13599: wysoka przewodność elektryczna i odporność na korozję dzięki lutowaniu i ocynkowaniu galwanicznemu.
• Kształt widełek wg DIN 46234: ułatwia wsuwanie pod śrubę bez konieczności demontażu całego zacisku, przyspiesza montaż.
• Odporność termiczna do +125°C: bezpieczna praca w środowiskach o podwyższonej temperaturze, np. w szafach sterowniczych z ograniczoną wentylacją.
• Kompatybilność z klasami przewodów 2, 5, 6 (VDE 0295): uniwersalność – stosowana zarówno do przewodów jednożyłowych wielodrutowych, jak i do przewodów elastycznych – kluczowa przy okablowaniu maszyn i rozdzielnic.

Zgodność z Normami

Końcówka PQKGU 10/M5 spełnia wymagania normy DIN 46234 (kształt widełek). Materiał miedzi Cu-ETP odpowiada normie DIN EN13599. Przeznaczona do przewodów zgodnych z VDE 0295 klasy 2, 5 oraz 6. Produkt posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Końcówka widełkowa nieizolowana znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i szybkie połączenie przewodu z zaciskiem śrubowym w układach sterowania, zasilania i automatyki.

• Przyłączanie przewodów do styczników, przekaźników, wyłączników nadprądowych i różnicowoprądowych w rozdzielnicach modułowych.
• Okablowanie szaf sterowniczych i pulpitu operatorskiego – zwłaszcza przy przewodach elastycznych (klasa 5/6) wymagających końcówek bez izolacji.
• Łączenie przewodów w puszkach instalacyjnych i listwach zaciskowych w budynkach przemysłowych i użyteczności publicznej.
• Zastosowanie w maszynach i urządzeniach produkcyjnych, gdzie występują drgania – widełkowa forma zabezpiecza przed samoczynnym poluzowaniem śruby.

Wskazówki Montażowe

Montaż końcówki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Końcówkę zaciskać dedykowaną praską PPZKS 6-300, zgodnie z zaleceniami producenta. Przekrój przewodu (10 mm²) dobrać do prądu obciążenia. Nie stosować końcówki do przewodów o przekroju mniejszym lub większym niż podany – grozi to nieprawidłowym zaciskiem i przegrzaniem. Śrubę zacisku dokręcać momentem podanym w dokumentacji przyłączanego urządzenia (zwykle 2–3 Nm dla M5). Po zaciśnięciu sprawdzić wytrzymałość mechaniczną połączenia.

FAQ

• Czy końcówka PQKGU 10/M5 nadaje się do przewodów elastycznych (linka)? Tak, jest przeznaczona do przewodów klasy 5 (elastyczne) i klasy 6 (bardzo elastyczne) wg VDE 0295. Należy użyć praski PPZKS 6-300 z odpowiednią matrycą.
• Jaka jest maksymalna temperatura pracy? +125°C. Powyżej tej temperatury dochodzi do degradacji lutowania i powłoki ocynkowanej, co może obniżyć trwałość połączenia.
• Czy końcówka jest izolowana? Nie, jest to końcówka nieizolowana (bez koszulki). Stosuje się ją wyłącznie w obwodach, gdzie izolacja zapewniona jest w inny sposób (np. rękaw termokurczliwy, osłona izolacyjna).
