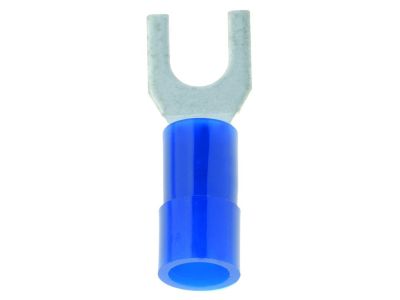

Końcówka widełkowa izolowana PQKG 1,5-2,5/M4 niebieska (opak 100szt) 054377 | 05103884 PROTEC.class

Alternatywny kod produktu: 054377

Opis i Kluczowe Cechy

Końcówka widełkowa izolowana PQKG 1,5‑2,5/M4 niebieska (nr katalogowy 05103884) przeznaczona jest do przewodów linkowych oraz bardzo cienkich. Wykonana z miedzi Cu-ETP zgodnie z DIN EN13599, lutowana i ocynkowana galwanicznie. Poszerzona izolacja z poliamidu (PA) typu easy entry ułatwia nasuwanie na przewód. Temperatura pracy ciągłej od -55°C do +105°C. Tuleja izolowana, bezhalogenowa. Zaprojektowana do zaciskania dedykowaną praską PCIK.

• Kształt widełek zgodny z DIN 46237: Pewne i powtarzalne połączenie śrubowe w złączkach i listwach zaciskowych.
• Materiał Cu-ETP (lutowany, ocynkowany): Wysoka przewodność elektryczna i odporność korozyjna, długa żywotność połączenia.
• Izolacja PA easy entry: Poszerzony wlot ułatwia wprowadzenie przewodu, redukuje ryzyko uszkodzenia żył podczas zaciskania.
• Szeroki zakres temperatury pracy (-55°C do +105°C): Stabilne parametry w wymagających warunkach otoczenia – od mrozu po podwyższoną temperaturę w rozdzielnicy.
• Brak halogenów: Bezpieczeństwo w przypadku pożaru – ograniczenie emisji toksycznych gazów.

Zgodność z Normami

Końcówka widełkowa PQKG 1,5‑2,5/M4 spełnia wymagania normy DIN 46237 określającej kształt i wymiary widełek. Produkt oznaczony znakiem CE, zgodny z obowiązującymi standardami europejskimi w zakresie materiałów i bezpieczeństwa użytkowania.

Zastosowanie

Końcówka przeznaczona do zaciskania na przewodach linkowych i bardzo cienkich o przekroju 1,5‑2,5 mm², z otworem M4. Idealna w instalacjach elektrycznych niskiego napięcia, sterowniczych i sygnalizacyjnych.

• Przyłączanie przewodów do styczników, przekaźników, wyłączników i listew zaciskowych.
• Okablowanie tablic rozdzielczych i sterowniczych w automatyce budynkowej i przemysłowej.
• Montaż przewodów w układach sterowania (PLC, czujniki) wymagających bezpiecznego mocowania śrubowego.
• Wykorzystanie w instalacjach, gdzie wymagana jest izolacja bezhalogenowa (obiekty użyteczności publicznej, przemysł).

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa – przed rozpoczęciem prac należy odłączyć napięcie. Zaciskanie należy wykonać dedykowaną praską PCIK (model odpowiedni dla koloru niebieskiego). Przekrój przewodu powinien odpowiadać zakresowi końcówki (1,5‑2,5 mm²). Po zaciśnięciu sprawdzić poprawność połączenia – brak widocznych uszkodzeń izolacji i żył. Moment dokręcania śruby musi być zgodny z dokumentacją techniczną złącza, do którego końcówka jest przyłączana.

FAQ

• Jak dobrać kolor końcówki? Kolor izolacji odpowiada zakresowi przekroju przewodu: niebieski – 1,5‑2,5 mm², czerwony – 0,5‑1,0 mm², żółty – 4,0‑6,0 mm².
• Czy końcówka nadaje się do przewodów drutowych (sztywnych)? Końcówka PQKG jest przeznaczona głównie do przewodów linkowych i bardzo cienkich (klasa 5 i 6 wg IEC). Dla przewodów drutowych zaleca się inne typy końcówek.
• Jaka jest maksymalna temperatura pracy? Producent podaje zakres od -55°C do +105°C ciągłej temperatury pracy – dotyczy to zarówno samej końcówki, jak i izolacji PA.
