Końcówka tulejkowa TE 95-25, przekrój: 95mm2, dł. tulejki 25mm (opak 20szt) | TE_95-25/20 Erko

Opis i Kluczowe Cechy

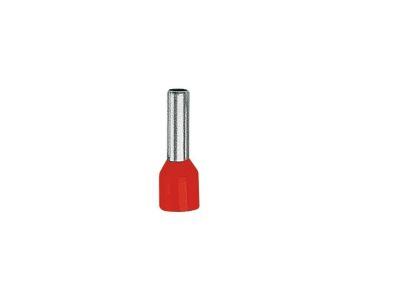

Końcówka tulejkowa TE 95-25 marki ERKO to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o najbardziej wymagających połączeniach prądowych. Przeznaczona do przewodów o przekroju znamionowym wynoszącym 95 mm², końcówka ta umożliwia skuteczne zespolenie wszystkich pojedynczych drucików miedzianej żyły wielodrutowej (typu linka). Dzięki zastosowaniu miedzi cynowanej galwanicznie, element charakteryzuje się doskonałą przewodnością elektryczną oraz podwyższoną odpornością na procesy utleniania i korozję, co jest kluczowe dla zachowania niskiej rezystancji styku w długofalowej eksploatacji.

• Przekrój znamionowy: 95 mm², co pozwala na bezpieczne przesyłanie wysokich natężeń prądu bez ryzyka przegrzania styku.

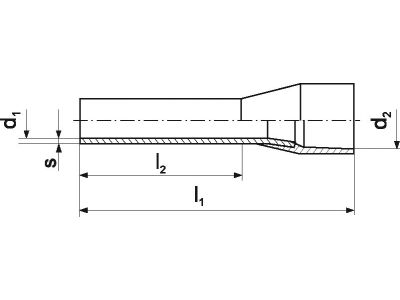

• Długość tulejki: 25 mm, zapewniająca optymalną powierzchnię styku w zaciskach aparatury modułowej i przemysłowej.
• Izolacja poliamidowa: Wykonana z wysokiej jakości poliamidu, który pełni rolę bariery dielektrycznej i ułatwia wprowadzanie żyły do tulejki.
• Wytrzymałość termiczna: Szeroki zakres pracy od -40°C do +125°C gwarantuje niezawodność w ekstremalnych warunkach przemysłowych.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi wytycznymi normy DIN 46228, co stanowi gwarancję powtarzalności wymiarowej oraz najwyższej jakości wykonania. Zgodność z tą normą zapewnia pełną kompatybilność z profesjonalnymi narzędziami zaciskowymi oraz standardowymi zaciskami aparatowymi stosowanymi w elektrotechnice. Wykorzystanie miedzi cynowanej galwanicznie oraz izolacji poliamidowej potwierdza profesjonalny charakter komponentu, dedykowanego do zastosowań, gdzie bezpieczeństwo i trwałość są priorytetem.

Zastosowanie

Końcówki TE 95-25 znajdują szerokie zastosowanie w prefabrykacji rozdzielnic niskiego napięcia, budowie szaf sterowniczych oraz w instalacjach zasilających o dużej mocy. Są niezbędne wszędzie tam, gdzie stosowane są kable typu linka, które wymagają zakończenia przed montażem w zaciskach śrubowych lub sprężynowych. Dzięki ich zastosowaniu eliminuje się zjawisko rozwarstwiania się żył, co bezpośrednio przekłada się na minimalizację ryzyka wystąpienia łuku elektrycznego lub zwarcia. Jest to rozwiązanie rekomendowane dla instalatorów dbających o najwyższy standard techniczny wykonywanych prac.

Wskazówki Montażowe

Aby uzyskać połączenie o parametrach zgodnych z dokumentacją techniczną, należy przestrzegać poniższych zasad:

• Przygotowanie przewodu: Izolację z żyły 95 mm² należy zdjąć na długości odpowiadającej długości tulejki (25 mm), dbając o to, by nie uszkodzić poszczególnych drucików miedzi.
• Wprowadzanie żyły: Wszystkie druciki linki muszą znaleźć się wewnątrz tulejki. Izolacja poliamidowa powinna ściśle przylegać do izolacji przewodu.
• Zaciskanie: Należy używać wyłącznie profesjonalnych prasek dedykowanych do końcówek tulejkowych o przekroju 95 mm². Proces zaciskania powinien być przeprowadzony do momentu pełnego zaprasowania tulejki na żyle.
• Kontrola: Po zaprasowaniu należy wzrokowo sprawdzić, czy połączenie jest stabilne i czy tulejka nie wykazuje pęknięć.

FAQ

• Czy końcówki są odporne na warunki atmosferyczne? Tak, dzięki cynowaniu galwanicznemu miedzi, końcówki wykazują wysoką odporność na czynniki zewnętrzne i korozję.
• Jaka praska będzie odpowiednia do tego modelu? Należy użyć narzędzia obsługującego matryce dla przekroju 95 mm², najlepiej dedykowanego systemu narzędziowego marki ERKO.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w opakowaniach zbiorczych zawierających 20 sztuk końcówek.
• Czy izolacja poliamidowa jest palna? Poliamid użyty w końcówkach ERKO charakteryzuje się wysoką trwałością termiczną do +125°C i jest materiałem powszechnie stosowanym w profesjonalnej elektrotechnice ze względu na swoje właściwości izolacyjne.
