Końcówka tulejkowa TE 50-25, przekrój: 50mm2, dł. tulejki 25mm (opak 20szt) | TE_50-25/20 Erko

Opis i Kluczowe Cechy

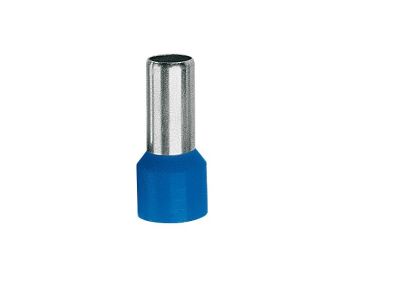

Końcówka tulejkowa TE 50-25 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najbardziej wymagających połączeniach prądowych. Przekrój znamionowy wynoszący 50 mm² pozwala na stabilne przesyłanie energii w obwodach o dużym obciążeniu, zapewniając minimalną rezystancję styku. Wykonanie z miedzi cynowanej galwanicznie gwarantuje doskonałą przewodność elektryczną oraz wysoką odporność na procesy korozyjne i utlenianie, co jest kluczowe dla długotrwałej eksploatacji w rozdzielnicach przemysłowych.

• Długość tulejki: 25 mm, co zapewnia optymalną powierzchnię styku w zaciskach aparatowych.
• Materiał: Wysokiej jakości miedź pokryta warstwą cyny, chroniąca przed czynnikami atmosferycznymi.
• Izolacja poliamidowa: Zwiększa bezpieczeństwo montażu i stanowi barierę dielektryczną, minimalizując ryzyko zwarć międzyfazowych.
• Trwałość termiczna: Szeroki zakres pracy od -40°C do +125°C pozwala na stosowanie końcówki w ekstremalnych warunkach środowiskowych.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystyczną normą DIN 46228, co stanowi gwarancję powtarzalności wymiarowej oraz kompatybilności z profesjonalnymi narzędziami zaciskowymi. Zgodność z tym standardem zapewnia, że końcówka TE 50-25 spełnia najwyższe wymogi bezpieczeństwa stawiane komponentom wykorzystywanym w automatyce i energetyce. Wykorzystanie izolacji poliamidowej dodatkowo podnosi standardy ochrony przeciwporażeniowej wewnątrz szaf sterowniczych.

Zastosowanie

Końcówki tulejkowe ERKO są niezastąpione w pracach elektrycznych wymagających zespolenia przewodów miedzianych wielodrutowych (tzw. linki). Głównym celem ich stosowania jest uniknięcie zjawiska rozwarstwiania się pojedynczych żył kabla podczas dokręcania zacisku śrubowego. Model TE 50-25 znajduje zastosowanie w:

• Podłączaniu kabli zasilających o dużym przekroju do wyłączników głównych i rozłączników izolacyjnych.
• Instalacjach fotowoltaicznych i przemysłowych systemach zasilania awaryjnego.
• Budowie rozdzielnic niskiego napięcia, gdzie wymagana jest najwyższa precyzja i trwałość połączeń.

Wskazówki Montażowe

Aby zapewnić trwałe i bezpieczne połączenie, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 50 mm² należy zdjąć na długości odpowiadającej długości tulejki (25 mm), dbając o to, by nie uszkodzić poszczególnych drucików miedzianych.
• Dobór narzędzia: Do zaprasowania końcówki należy użyć dedykowanej praski do końcówek tulejkowych o odpowiednim profilu zacisku (np. trapezowym lub kwadratowym).
• Kontrola: Po zacisnięciu należy upewnić się, że tulejka ściśle przylega do żyły, a izolacja poliamidowa całkowicie zakrywa nieodizolowaną część przewodu.

FAQ

• Czy końcówka TE 50-25 może być stosowana na zewnątrz? Tak, dzięki cynowaniu galwanicznemu miedzi oraz szerokiemu zakresowi odporności termicznej, końcówka jest odporna na działanie czynników atmosferycznych, o ile jest zamontowana w odpowiedniej obudowie o właściwym stopniu ochrony IP.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w opakowaniach zbiorczych zawierających 20 sztuk końcówek.
• Czy izolacja poliamidowa jest lepsza od PVC? Poliamid charakteryzuje się wyższą odpornością termiczną (do +125°C) oraz lepszą wytrzymałością mechaniczną w porównaniu do standardowej izolacji PVC.
