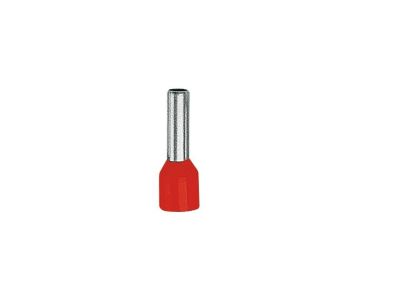

Końcówka tulejkowa TE 4-18 , przekrój: 4mm2, dł. tulejki 18mm (opak 100szt) | TE_4-18/100 Erko

Opis i Kluczowe Cechy

Końcówka tulejkowa TE 4-18 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu przewodów miedzianych typu linka (wielodrutowych). Przekrój znamionowy wynoszący 4 mm² gwarantuje optymalne przewodnictwo prądowe oraz stabilność mechaniczną w wymagających układach zasilających i sterowniczych. Część przewodząca została wykonana z wysokiej jakości miedzi cynowanej galwanicznie, co skutecznie zabezpiecza materiał przed utlenianiem oraz korozją, zapewniając długowieczność połączenia nawet w trudnych warunkach środowiskowych.

Kluczowym elementem konstrukcyjnym jest tulejka o długości 18 mm, która pozwala na głębokie i pewne osadzenie przewodu w zaciskach aparatury modułowej, listwach zaciskowych czy złączach przemysłowych. Zastosowana izolacja poliamidowa nie tylko ułatwia wprowadzanie wiązki miedzianych drucików do wnętrza końcówki, ale również pełni funkcję bariery ochronnej, zwiększając bezpieczeństwo użytkowania i minimalizując ryzyko wystąpienia zwarć międzyfazowych.

• Materiał: Miedź cynowana galwanicznie o wysokiej czystości.
• Izolacja: Wytrzymały poliamid o szerokim zakresie temperatur.
• Przekrój: 4 mm² – idealny do obwodów o zwiększonym obciążeniu.
• Długość tulejki: 18 mm – zapewnia doskonały styk elektryczny.
• Opakowanie: Zbiorcze 100 sztuk, dedykowane dla profesjonalnych instalatorów.

Zgodność z Normami

Produkt został wykonany w ścisłej zgodności z normą DIN 46228, co stanowi gwarancję powtarzalności wymiarowej oraz najwyższej jakości wykonania. Standard ten jest kluczowy dla inżynierów i prefabrykatorów rozdzielnic, gdyż zapewnia pełną kompatybilność z profesjonalnymi narzędziami do zaciskania oraz terminalami przyłączeniowymi renomowanych producentów aparatury elektrycznej. Wysoka trwałość termiczna w zakresie od -40°C do +125°C pozwala na stosowanie końcówek w aplikacjach przemysłowych narażonych na zmienne cykle cieplne.

Zastosowanie

Końcówki TE 4-18 znajdują szerokie zastosowanie w nowoczesnej elektrotechnice. Są niezbędne wszędzie tam, gdzie wymagane jest zespolenie pojedynczych żył przewodu wielodrutowego w celu uniknięcia ich rozwarstwienia podczas dokręcania śruby zaciskowej. Idealnie sprawdzają się w:

• Prefabrykacji szaf sterowniczych i rozdzielnic niskiego napięcia.
• Podłączaniu silników elektrycznych i układów napędowych.
• Instalacjach automatyki budynkowej i przemysłowej.
• Systemach zasilania awaryjnego i rozdzielniach głównych.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń technicznych:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 4 mm² należy zdjąć na długości odpowiadającej długości tulejki (ok. 18 mm), dbając o to, aby nie uszkodzić poszczególnych drucików miedzianych.
• Dobór narzędzia: Do zaprasowania należy użyć dedykowanej praski do końcówek tulejkowych (np. marki ERKO), która zapewni odpowiednią geometrię zacisku (trapezowy, kwadratowy lub sześciokątny).
• Proces zaciskania: Tulejkę należy nasunąć na odizolowaną końcówkę przewodu tak, aby izolacja poliamidowa oparła się na izolacji kabla, a następnie wykonać pełny cykl zaciskania narzędziem.
• Kontrola: Po zaprasowaniu należy wizualnie sprawdzić, czy przewód jest trwale osadzony i czy żadna żyła nie wystaje poza kołnierz izolacyjny.

FAQ

1. Czy końcówki TE 4-18 można stosować z przewodami aluminiowymi?
Nie, końcówki te są dedykowane wyłącznie do przewodów miedzianych wielodrutowych. Do aluminium należy stosować specjalistyczne złączki Al-Cu.

2. Jaka jest rola cynowania galwanicznego?
Cynowanie chroni miedź przed utlenianiem, co jest kluczowe dla zachowania niskiej rezystancji przejścia w długim okresie eksploatacji, szczególnie w wilgotnym środowisku.

3. Czy izolacja poliamidowa jest odporna na wysoką temperaturę?
Tak, zastosowany poliamid posiada trwałość termiczną do +125°C, co znacznie przewyższa standardowe wymagania dla domowych instalacji elektrycznych i pozwala na pracę w wymagających warunkach przemysłowych.
