Końcówka tulejkowa TE 4-12, przekrój: 4mm2, dł. tulejki 12mm (opak 100szt) | TE_4-12/100 Erko

Opis i Kluczowe Cechy

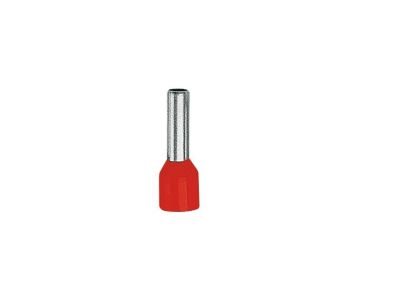

Końcówka tulejkowa TE 4-12 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu przewodów miedzianych typu linka (wielodrutowych). Przekrój znamionowy wynoszący 4 mm² pozwala na stabilne przesyłanie energii elektrycznej w obwodach o większym obciążeniu, zapewniając optymalną powierzchnię styku w zaciskach aparatury modułowej czy listwach zaciskowych. Część przewodząca została wykonana z wysokiej jakości miedzi cynowanej galwanicznie, co skutecznie chroni materiał przed utlenianiem i korozją, gwarantując niską rezystancję połączenia przez cały okres eksploatacji. Długość tulejki wynosząca 12 mm umożliwia pewne osadzenie w głębokich zaciskach śrubowych i sprężynowych.

• Materiał: Miedź cynowana galwanicznie o wysokiej przewodności.
• Izolacja: Poliamidowa bariera ochronna zwiększająca bezpieczeństwo dielektryczne.
• Trwałość termiczna: Szeroki zakres pracy od -40°C do +125°C pozwala na montaż w wymagających warunkach przemysłowych.
• Konstrukcja: Zapobiega rozwarstwianiu się pojedynczych drucików żyły, co eliminuje ryzyko zwarć i przegrzewania się punktów styku.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi wytycznymi normy DIN 46228, co stanowi gwarancję powtarzalności wymiarowej oraz wysokiej jakości wykonania. Zgodność z tą normą zapewnia pełną kompatybilność z profesjonalnymi narzędziami do zaciskania oraz standardowymi gniazdami zaciskowymi stosowanymi w elektrotechnice. Wykorzystanie izolacji poliamidowej dodatkowo podnosi standardy bezpieczeństwa instalacji, spełniając wymagania nowoczesnych systemów rozdziału energii.

Zastosowanie

Końcówki TE 4-12 znajdują szerokie zastosowanie w prefabrykacji szaf sterowniczych, rozdzielnic elektrycznych oraz w automatyce przemysłowej. Są niezbędne wszędzie tam, gdzie wykorzystywane są przewody giętkie wymagające zespolenia przed montażem w zaciskach. Dzięki wysokiej odporności termicznej (do +125°C), produkt doskonale sprawdza się w instalacjach narażonych na podwyższone temperatury oraz w trudnych warunkach atmosferycznych. Jest to podstawowe wyposażenie każdego instalatora dbającego o profesjonalny standard wykończenia instalacji niskiego napięcia.

Wskazówki Montażowe

Aby uzyskać połączenie o najwyższych parametrach mechanicznych i elektrycznych, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 4 mm² należy zdjąć na długości odpowiadającej długości tulejki (ok. 12 mm), dbając o to, by nie uszkodzić poszczególnych drucików miedzianych.
• Dobór narzędzia: Do zaprasowania należy użyć dedykowanej praski do końcówek tulejkowych, która zapewni odpowiednią geometrię zgniotu (np. trapezowy, kwadratowy lub sześciokątny).
• Montaż: Po wsunięciu odizolowanej żyły do tulejki, należy upewnić się, że izolacja przewodu opiera się o kołnierz izolacyjny końcówki, a następnie wykonać pełny cykl zaciskania.
• Kontrola: Po zaprasowaniu należy wizualnie sprawdzić, czy tulejka trwale przylega do żyły i czy nie występują luźne druciki poza obrysem izolacji.

FAQ

1. Czy końcówki TE 4-12 można stosować z przewodami aluminiowymi?
Nie, końcówki te są dedykowane wyłącznie do przewodów miedzianych wielodrutowych. Do aluminium należy stosować specjalistyczne końcówki Al lub Al-Cu.

2. Jaka jest rola izolacji poliamidowej w tym modelu?
Izolacja poliamidowa pełni funkcję bariery ochronnej, która ułatwia wprowadzanie przewodu do tulejki oraz minimalizuje ryzyko przypadkowego dotyku części czynnych lub wystąpienia zwarcia między sąsiednimi zaciskami.

3. Czy produkt jest odporny na wibracje?
Tak, prawidłowo zaprasowana końcówka tulejkowa tworzy monolityczne połączenie z przewodem, co czyni je znacznie bardziej odpornym na poluzowanie pod wpływem wibracji w porównaniu do montażu samej linki w zacisku śrubowym.
