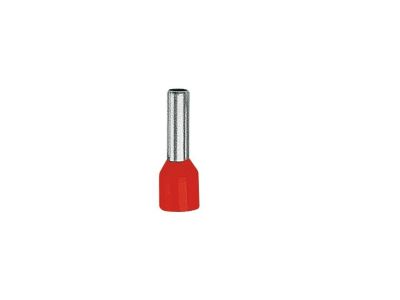

Końcówka tulejkowa TE 35-16, przekrój: 35mm2, dł. tulejki 16mm (opak 50szt) | TE_35-16/50 Erko

Opis i Kluczowe Cechy

Końcówka tulejkowa TE 35-16 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najbardziej wymagających połączeniach prądowych. Przeznaczona do przewodów o przekroju znamionowym wynoszącym 35 mm², pozwala na stabilne i bezpieczne przesyłanie energii w instalacjach o dużym obciążeniu. Wykonanie z miedzi cynowanej galwanicznie gwarantuje doskonałą przewodność elektryczną oraz wysoką odporność na procesy korozyjne i utlenianie, co jest kluczowe dla zachowania niskiej rezystancji przejścia przez cały okres eksploatacji.

• Długość tulejki: Wynosząca 16 mm część robocza zapewnia optymalną powierzchnię styku w zaciskach aparatowych i listwach zaciskowych.
• Izolacja poliamidowa: Zastosowanie poliamidu jako materiału izolacyjnego zwiększa bezpieczeństwo montażu i stanowi barierę ochronną przed przypadkowym dotykiem oraz zwarciami międzyfazowymi.
• Wytrzymałość termiczna: Szeroki zakres pracy od -40°C do +125°C pozwala na stosowanie końcówek w trudnych warunkach przemysłowych oraz w miejscach narażonych na znaczne wahania temperatur.
• Zespolenie żył: Skutecznie zapobiega rozwarstwianiu się pojedynczych drutów miedzianych w przewodach typu linka, co eliminuje ryzyko przegrzewania się punktu styku.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi wytycznymi normy DIN 46228, co stanowi gwarancję pełnej kompatybilności z profesjonalnymi narzędziami do zaciskania oraz standardowymi zaciskami aparatury modułowej. Zgodność z tą normą zapewnia powtarzalność parametrów technicznych oraz najwyższą jakość wykonania, wymaganą w certyfikowanych rozdzielnicach elektrycznych i systemach automatyki przemysłowej.

Zastosowanie

Końcówki TE 35-16 znajdują szerokie zastosowanie w sektorze elektroenergetycznym oraz przemysłowym. Są niezastąpione przy prefabrykacji szaf sterowniczych, podłączaniu wyłączników nadprądowych o dużych prądach znamionowych, rozłączników izolacyjnych oraz w systemach zasilania awaryjnego. Dzięki odporności na czynniki atmosferyczne, mogą być stosowane w instalacjach zewnętrznych, o ile zostaną umieszczone w obudowach o odpowiednim stopniu ochrony IP. Idealnie sprawdzają się wszędzie tam, gdzie wymagane jest trwałe i pewne zakończenie przewodu miedzianego wielodrutowego.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 35 mm² należy zdjąć na długości odpowiadającej długości tulejki (16 mm), dbając o to, aby nie uszkodzić poszczególnych drucików miedzianych.
• Dobór narzędzia: Do zaprasowania należy użyć profesjonalnej praski dedykowanej do końcówek tulejkowych o przekroju 35 mm². Tylko odpowiednio dobrany profil zacisku gwarantuje pełne zespolenie materiału.
• Kontrola: Po zaciśnięciu należy upewnić się, że tulejka stabilnie trzyma się na przewodzie, a izolacja poliamidowa ściśle przylega do izolacji kabla, eliminując ryzyko odsłonięcia części czynnych.

FAQ

1. Czy końcówki TE 35-16 można stosować z przewodami aluminiowymi?
Nie, końcówki te są dedykowane wyłącznie do przewodów miedzianych wielodrutowych (linek). Do przewodów aluminiowych należy stosować specjalistyczne końcówki Al lub Al-Cu.

2. Ile sztuk znajduje się w jednym opakowaniu?
Produkt sprzedawany jest w opakowaniach zbiorczych zawierających 50 sztuk końcówek, co jest optymalnym rozwiązaniem przy pracach instalacyjnych na większą skalę.

3. Czy izolacja poliamidowa jest odporna na pękanie?
Tak, poliamid charakteryzuje się wysoką elastycznością i wytrzymałością mechaniczną, co zapobiega pękaniu izolacji podczas procesu zaciskania oraz w trakcie eksploatacji w niskich temperaturach.
